7层砖混、底部框架结构住宅楼结施(建施)(柱平法施工图)

  • 建筑类别:住宅
  • 建筑高度类型:多层建筑
  • 建筑地上层数:7层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:砌体结构, 钢筋混凝土结构
  • 钢筋混凝土结构:底框
  • 基础形式 :条形基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:抗震不设防
  • 风压:0.30kN/平方米
  • 雪压:0.30kN/平方米
  • 参考图纸:112张
  • 设计年代:近代

附件详情

该项目是七层砖混和底部框架结构住宅楼项目,共5种户型,基础设计安全等级为丙级;场地类别为Ⅱ类 。该项目采用天然地基基础,建筑为非抗震区,抗震设防烈度低于6度。
包括:结构设计总说明,基础 平面布置图 ,条基大样,梁结构平面图,板结构平面图,隔热层梁结构平面图,隔热层板结构平面图,柱平法施工图,Y向梁结构平面图,加密箍吊筋布置平面图, 楼梯详图 ,节点详图等共计112张图。
3月。

二层梁结构平面图

二层板结构平面图

Y向梁结构平面图

加密箍吊筋布置平面图

基础表

立面图

节点详图

屋面层结构平面图

基础详图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

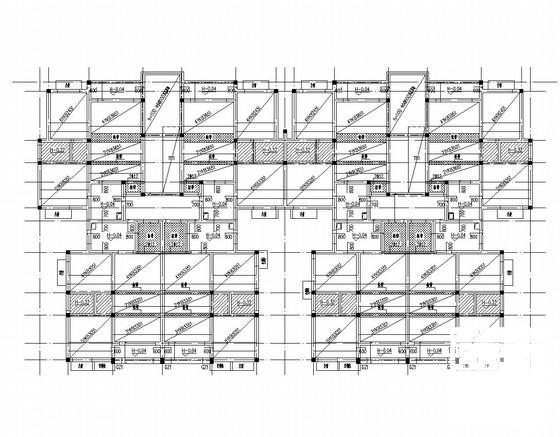

  • 7层砖混、底部框架结构住宅楼结施(建施)(柱平法施工图) - 1
    第 1 张图

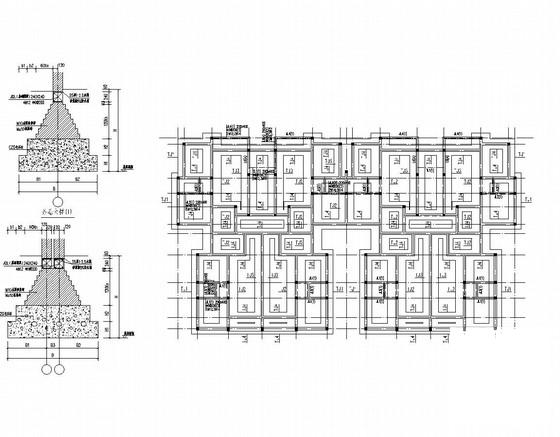

  • 7层砖混、底部框架结构住宅楼结施(建施)(柱平法施工图) - 2
    第 2 张图

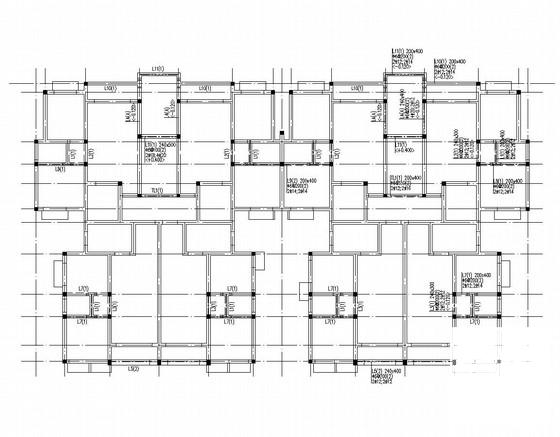

  • 7层砖混、底部框架结构住宅楼结施(建施)(柱平法施工图) - 3
    第 3 张图

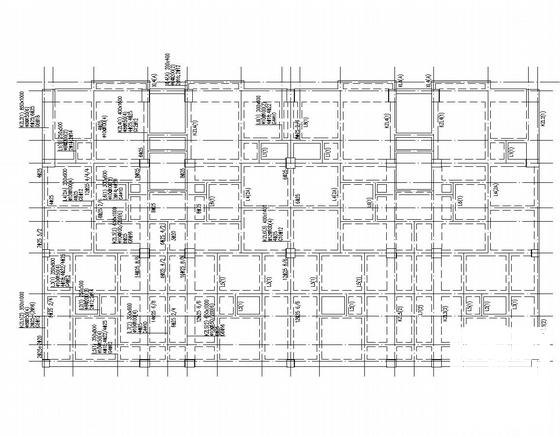

  • 7层砖混、底部框架结构住宅楼结施(建施)(柱平法施工图) - 4
    第 4 张图

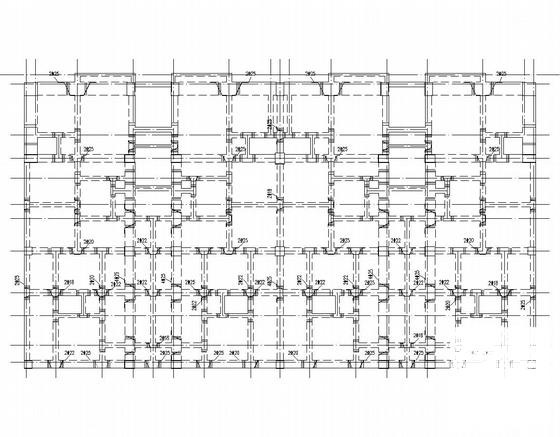

  • 7层砖混、底部框架结构住宅楼结施(建施)(柱平法施工图) - 5
    第 5 张图
  • 7层砖混、底部框架结构住宅楼结施(建施)(柱平法施工图) - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
