6层公司宿舍楼水暖CAD施工图纸

  • 附件设计说明:有
  • 建筑类别:住宅
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑设计面积:6126平方米
  • 建筑地上层数:6层
  • 图纸设计深度:施工图
  • 参考图纸:21张
  • 设计年代:近代
  • 生活供水设计:生活给水系统
  • 排水设计:污水系统,废水系统,雨水系统
  • 消防设计:室外消火栓系统,室内消火栓系统
  • 供水方式:市政供水
  • 供水分区:无
  • 排水体制:污废合流,雨污分流
  • 排水技术:重力排水
  • 火灾危险等级:轻危险级
  • 消火栓用水量室外(L/S):25
  • 消火栓用水量室内(L/S):15
  • 大样节点:卫生间
  • 项目所在地:山东

附件详情

  • 资料目录
  • 水暖设计施工说明
  • 负一层给排水平面图
  • 一层给排水平面图
  • 二至五层给排水平面图
  • 六层给排水平面图
  • 屋顶给排水平面图
  • 给排水系统原理图
  • 负一层采暖及消防平面图
  • 采暖系统原理图
  • 一层采暖平面图
  • 二至五层采暖平面图
  • 六层采暖平面图
  • 给排水系统原理图
  • 卫生间大样图

附件详情

该项目位于山东,该项目为一公司宿舍楼1段.建筑面积6126平方米.地上6层,建筑高度22.80米。钢筋混凝土框架结构。设计合理使用年限为50年,抗震设防烈度为7度;建筑耐火等级为二级,地下室耐火等级为二级。
该资料范围包括建筑的给水排水、采暖、消火栓、防排烟及通风。
,共计21张图纸;

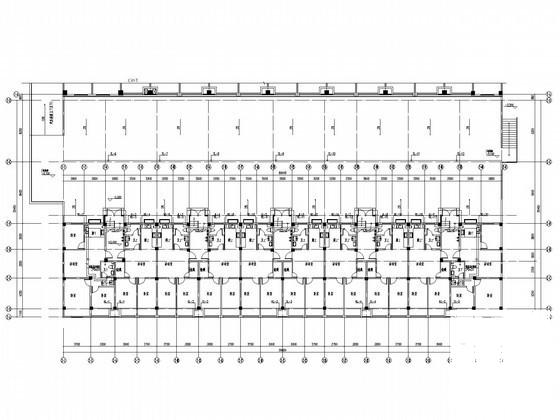

一层给排水平面图

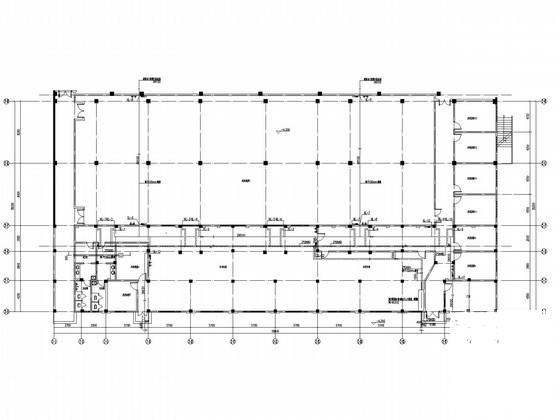

负一层采暖及消防平面图

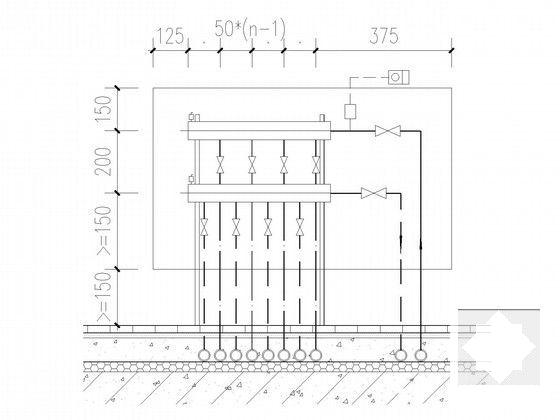

集分水器安装示意图

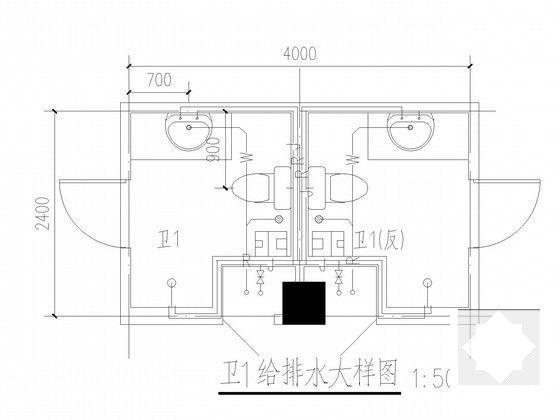

卫生间排水大样图

水暖系统原理图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 6层公司宿舍楼水暖CAD施工图纸 - 1
    第 1 张图
  • 6层公司宿舍楼水暖CAD施工图纸 - 2
    第 2 张图
  • 6层公司宿舍楼水暖CAD施工图纸 - 3
    第 3 张图
  • 6层公司宿舍楼水暖CAD施工图纸 - 4
    第 4 张图
  • 6层公司宿舍楼水暖CAD施工图纸 - 5
    第 5 张图
  • 6层公司宿舍楼水暖CAD施工图纸 - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
