小区住宅楼全套地板辐射采暖设计施工图纸
- 设计详细说明：有
- 建筑类别：住宅
- 图纸设计深度：施工图
- 参考图纸：18张
- 设计内容：采暖
- 采暖系统：热水辐射
附件详情
该项目采用地板辐射采暖方式.设计供水温度60C,回水温度50C.室内设计温度18C以上.5. 盘管采用交联聚乙烯(PEX)管,管径De20X2(DN15)，每个盘管环路为一根管.4环路以下(含4环路)采用DN25直径分水器,5环路以上分水器采用DN32直径分水器.其它管道采用热镀锌钢管.
2
以下是附件的其中一部分截图，共2张，您也可以 搜索 更多您想要的资源
-

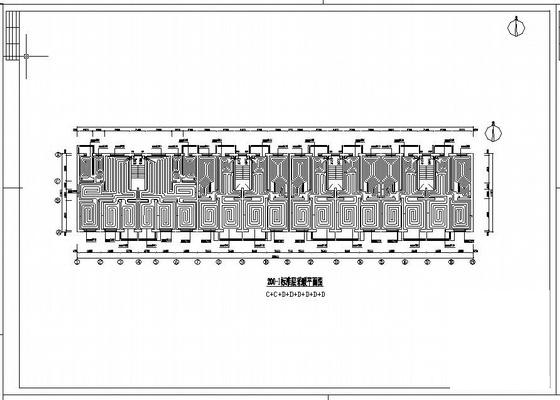

住宅楼采暖设计图纸 - 1 -

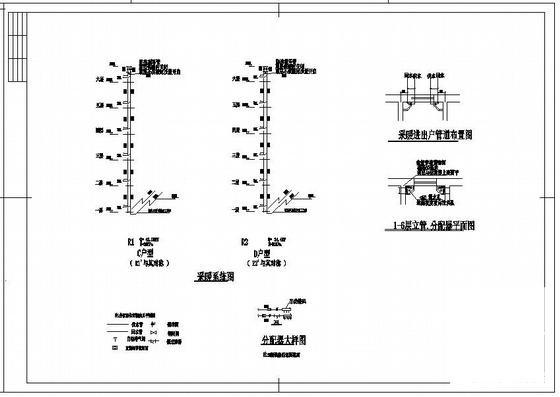

住宅楼采暖设计图纸 - 2
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-12-02
- 评论次数：0
- 浏览次数：0
- 文件大小：1.67 MB
- 收藏次数：0
-
文件名称：
附件-995858869509750086560.rar
