23层商业大厦空调通风设计CAD施工图纸

资料简介
赚取积分

附件设计说明：有
建筑类别：办公,商业,酒店
建筑高度类型：高层建筑
建筑设计面积：61000平方米
建筑地上层数：23层
图纸设计深度：施工图
参考图纸：19张
设计年代：近代
设计内容：空调,通风,冷热源,机房
冷热源：电动压缩式冷水机组
空调系统：全空气系统,制冷剂系统
送风方式：散流器送风,其他
节点大样：冷却塔,空气处理机组
项目所在地：广东

附件详情

空调设计施工总说明
图例及设备材料表
组合风柜组合、接管示意图
空调水系统原理图
制冷系统原理图
空调平面图
冷却塔管道布置大样图
冷水机房管道布置大样图
空调机房大样图

附件详情

稿件为广州某商业综合楼空调通风设计施工图纸；该项目总建筑面积61000m2，集中空调面积50000m2。一~六层商场为一个独立空调系统。采用落地风柜全空气系统。七~九层餐饮、酒廊为一个独立空调系统，采用风机盘管式空气-水系统，此次设计只在各层预留冷冻水管接口。十~二十三层为商务办公区，每层设两个独立空调系统。采用VRV一托多变频直冷式中央空调系统。预留室外机和新风机组位置……

，图纸共19张。

制冷系统原理图

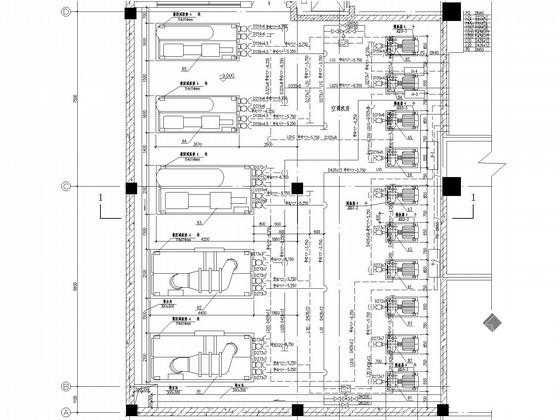

冷水机房管道布置大样图

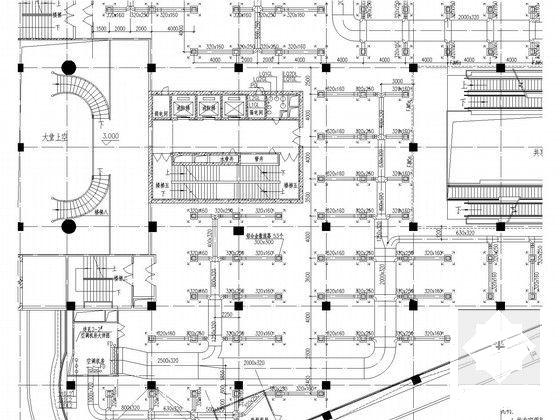

风管布置大样

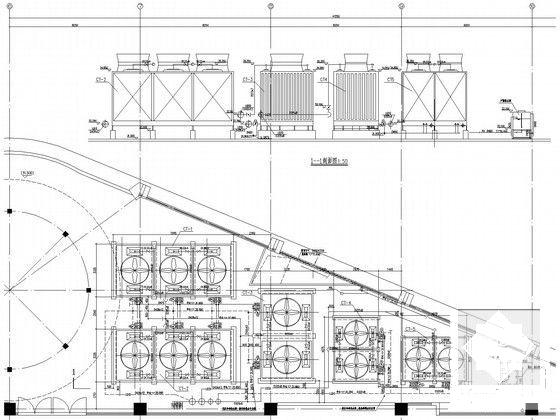

冷却塔管路面布置大样图

空调机房大样图

空调机房剖面

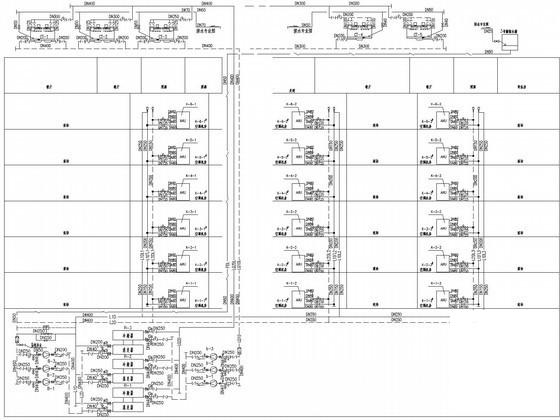

空调水系统原理图

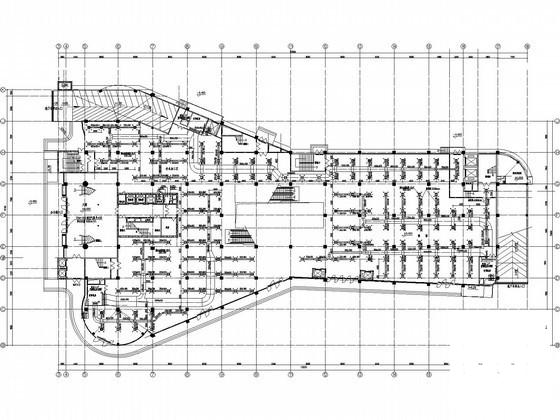

十层空调平面图

以下是附件的其中一部分截图，共6张，您也可以搜索更多您想要的资源
