山庄钢结构及玻璃幕墙工程设计施工大样图

  • 建筑类别:别墅,办公
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:25年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 抗震设防烈度:6度抗震
  • 风压:0.45kN/平方米
  • 参考图纸:47张
  • 设计年代:近代
  • 幕墙面板材料:玻璃幕墙
  • 幕墙支承结构:点支承幕墙
  • 玻璃幕墙:半隐框,明框
  • 金属幕墙:铝塑复合板

附件详情

某山庄钢结构及玻璃幕墙工程设计图(含幕墙计算书)
该资料为:某山庄钢结构及玻璃幕墙工程设计图(含幕墙计算书)
该资料包含:

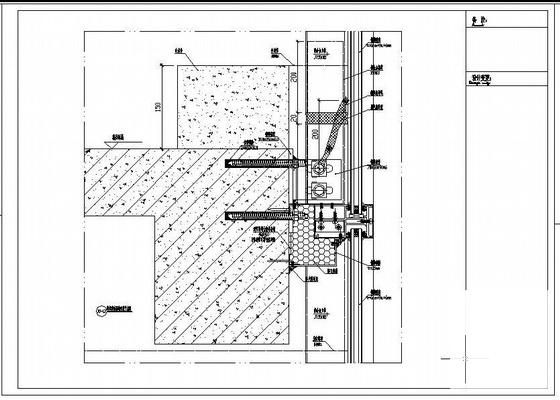

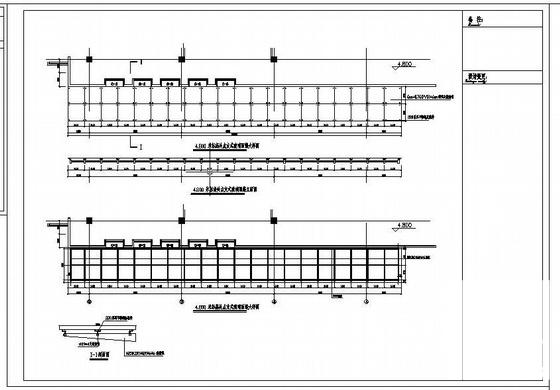

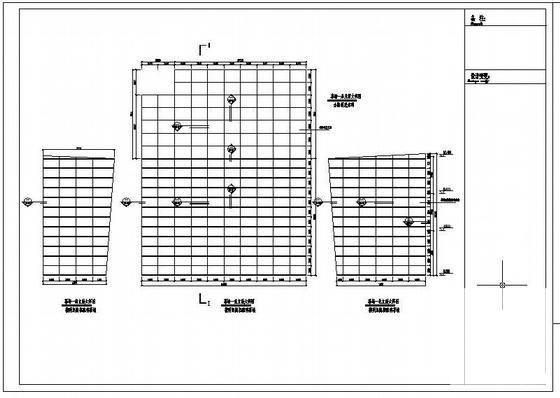

幕墙图纸说明、幕墙材料加工技术要求、半隐框玻璃幕墙设计计算书、明框玻璃幕墙设计计算书、幕墙大样图、幕墙平面图、剖面图、正立面点驳雨篷大样图、幕墙钢结构平面图、幕墙钢结构剖面图、半隐框玻璃幕墙 节点图 、明框玻璃幕墙 节点图 、明框玻璃幕墙 节点图 、幕墙锚板加工图、点驳雨篷安装节点图共47张图纸。
