5层独立基础钢框架中间仓结构CAD施工图纸(7度抗震)(平面布置图)

  • 建筑类别:工业建筑
  • 厂房建筑高度类型:单层厂房
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢结构
  • 钢结构:排架,轻钢结构
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 抗震设防烈度:7度抗震
  • 风压:0.55kN/平方米
  • 雪压:0.50kN/平方米
  • 参考图纸:14张

附件详情

结构设计总说明、基础平面布置图、地脚锚栓及钢柱平面布置图、结构 平面布置图 节点详图 楼梯详图 、柱间支撑布置图、ZC共14张图纸。

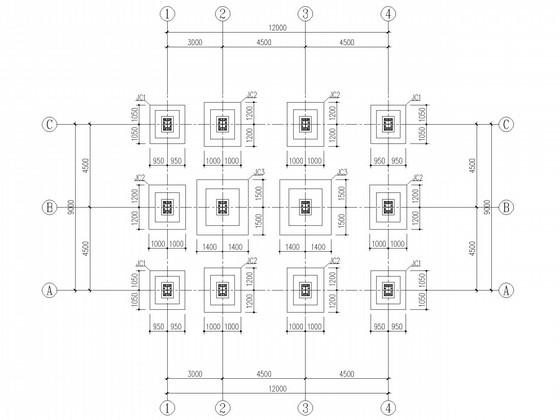

基础平面布置图

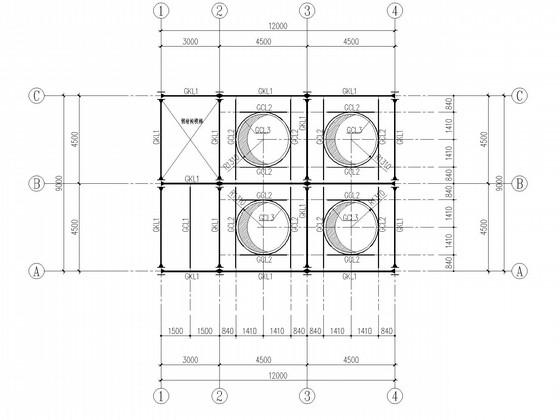

结构平面布置图

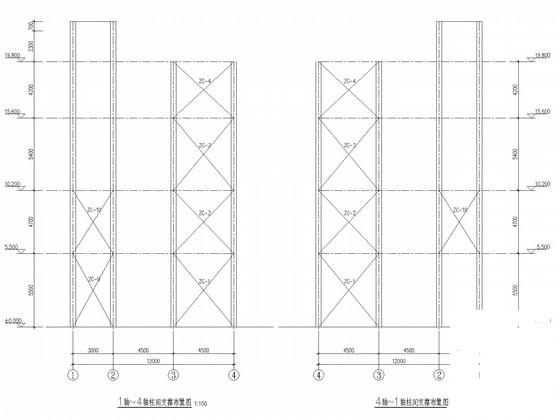

柱间支撑布置图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 5层独立基础钢框架中间仓结构CAD施工图纸(7度抗震)(平面布置图) - 1
    第 1 张图
  • 5层独立基础钢框架中间仓结构CAD施工图纸(7度抗震)(平面布置图) - 2
    第 2 张图

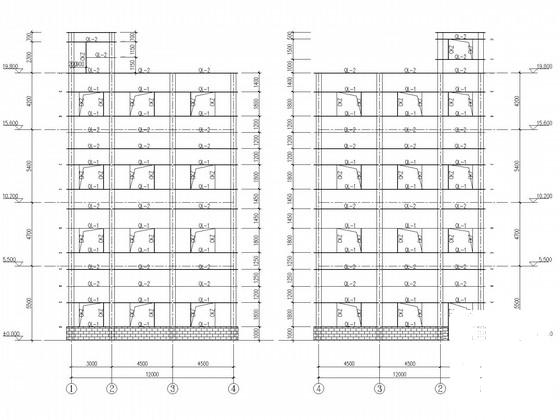

  • 5层独立基础钢框架中间仓结构CAD施工图纸(7度抗震)(平面布置图) - 3
    第 3 张图
  • 5层独立基础钢框架中间仓结构CAD施工图纸(7度抗震)(平面布置图) - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
