5层框架中学教学楼毕业设计方案

该资料为华北水利水电学院毕业计
含全套设计内容,包括设计计算书,施工图,任务书,开题报告,摘要,外文翻译等全部内容。
(1) 工程名称:郑州市某中学科教艺术楼
(2) 建设地点:郑州市某中学
(3) 附件详情:本建筑由主管部门批准拟建基地。场地情况:场地平坦、无障碍物,两面临街。平面尺寸为:47.6m 18.6m,建筑总高度为21.6m,共5层,底层层高为5.1m,二~四层层高为3.9m,室内外高差为0.45m,具体情况见结构 ,设计使用年限为50年。
(4) 基本风压:0.45 。
(5) 抗震设防:设防类别为丙类,抗震设防烈度为7度,场地为二类场地土,设计地震分组为第一组
(1) 结构体系选型:采用混凝土现浇框架结构体系
(2) 屋面结构:采用混凝土现浇肋形屋盖,刚柔性相结合的屋面,屋面板厚120mm。
(3) 楼面结构:采用混凝土现浇肋形楼盖,楼板厚100mm。
(4) 楼梯结构:采用混凝土现浇板式楼梯。
(5) 天沟:采用现浇天沟。
共77页。
建筑图包括:建筑设计说明,建筑平面图,立面图,剖面图,节点详图等共15张图纸。
结构图包括:基础平面布置图,基础详图,结构平面图,梁配筋,柱配筋, 等共22张图纸。

以下是附件的其中一部分截图,共2张,您也可以 搜索 更多您想要的资源

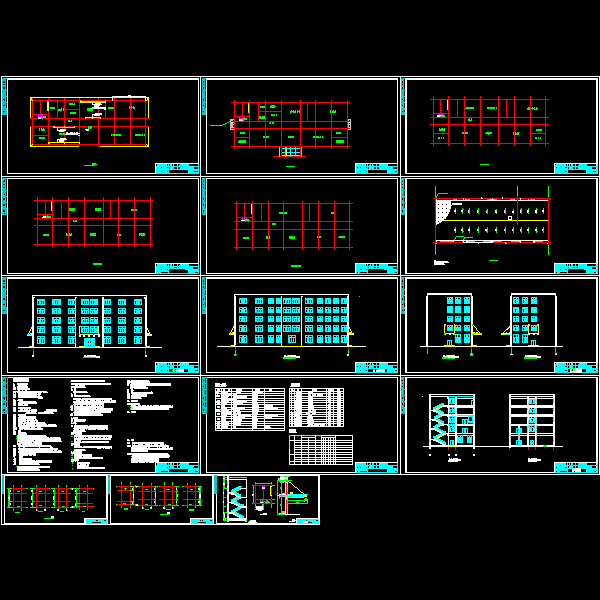

  • 毕设建筑图.dwg
    毕设建筑图.dwg

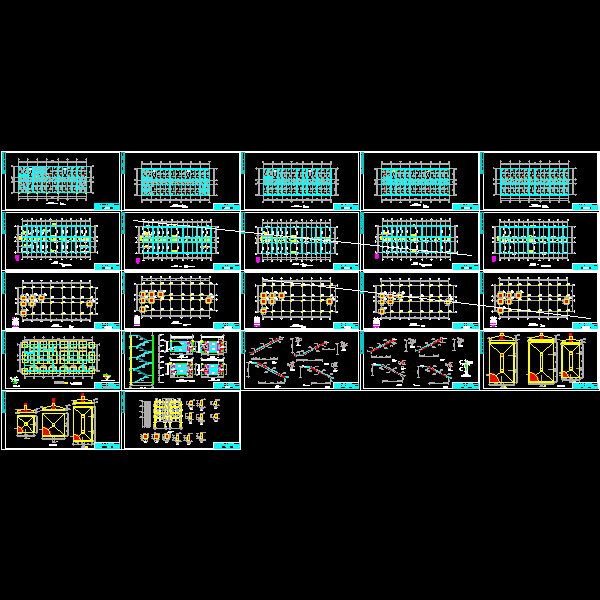

  • 毕设结构图.dwg
    毕设结构图.dwg
以上是部分截图,请下载附件后查看完整高清内容
