5层框架中学教学楼毕业设计方案全套施工图纸

附件详情

该资料为华北水利水电学院毕业计
含全套设计内容，包括设计计算书，施工图，任务书，开题报告，摘要，外文翻译等全部内容。
(1) 工程名称：郑州市某中学科教艺术楼
(2) 建设地点：郑州市某中学
(3) 项目概要：本建筑由主管部门批准拟建基地。场地情况：场地平坦、无障碍物，两面临街。平面尺寸为：47.6m 18.6m，建筑总高度为21.6m，共5层，底层层高为5.1m，二～四层层高为3.9m，室内外高差为0.45m，具体情况见结构 平面布置图 ，设计使用年限为50年。
(4) 基本风压：0.45 。
(5) 抗震设防：设防类别为丙类，抗震设防烈度为7度，场地为二类场地土，设计地震分组为第一组
(1) 结构体系选型：采用混凝土现浇框架结构体系
(2) 屋面结构：采用混凝土现浇肋形屋盖，刚柔性相结合的屋面，屋面板厚120mm。
(3) 楼面结构：采用混凝土现浇肋形楼盖，楼板厚100mm。
(4) 楼梯结构：采用混凝土现浇板式楼梯。
(5) 天沟：采用现浇天沟。
共77页。
建筑图包括：建筑设计说明，建筑平面图，立面图，剖面图， 节点详图 等共15张图纸。

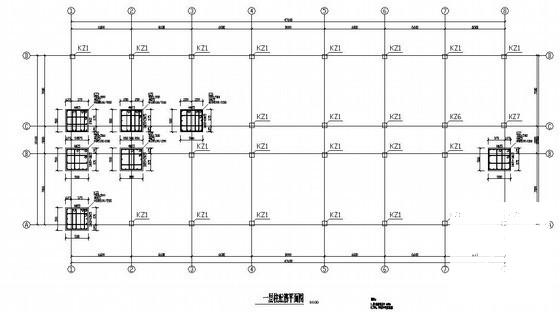

结构图包括：基础平面布置图，基础详图，结构平面图，梁配筋，柱配筋， 楼梯详图 等共22张图纸。
