机房电气施工CAD图纸

资料简介
赚取积分

建筑类别：其他
建筑设计面积：92平方米
图纸设计深度：施工图
参考图纸：28张
设计年代：近代
节点大样：线槽,线管,其它
接地方式：TN-S
强电设计：低压配电,电气照明,接地安全

附件详情

1、机房设备分布平面图
2、机房强电线槽平面图
3、管槽施工大样图
4、机房供电系统原理图
5、机房强电分布平面图
6、机房照明平面图
7、机房弱电线槽示意图

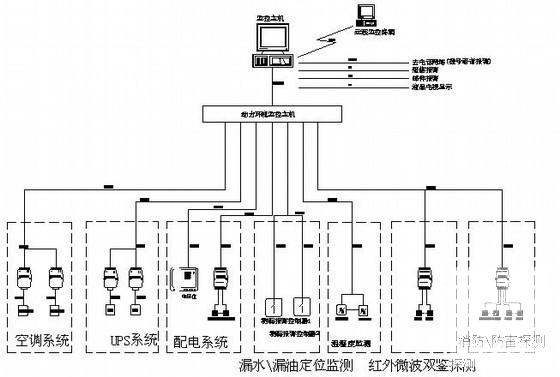

8、网络拓扑图
9、机房环境监控分布图
10、机房防雷接地平面图

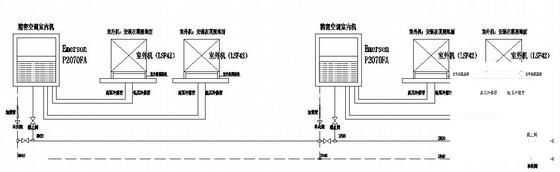

11、空调分布和进排水示意图

附件详情

本稿件是机房完整电气施工图纸，机房面积约为92平方米。室内楼层净高3.5米，设计标高以现有室内地面为基准±0.00米，机房抗静电地板安装高度为0.40米。机房门全部采用防火玻璃门，机房整体主要划分开发机房、网络机房、服务器机房、配电间。
电气设计主要包含机房地面做法大样、机房设备分布平面图设计、机房强电线槽平面图、管槽施工大样图设计、机房供电系统设计、机房强电分布设计、机房照明平面图设计、机房弱电线槽、网络拓扑图设计、机房防雷接地设计、机房环境监控设计、机房空调设计等。
