建筑弱电单层机房电气CAD施工图纸

资料简介
赚取积分

建筑类别：其他
建筑高度类型：单层建筑
建筑设计面积：114平方米
图纸设计深度：施工图
参考图纸：13张
节点大样：线管,其它
强电设计：低压配电,电气照明,接地安全

附件详情

1、电气设计说明

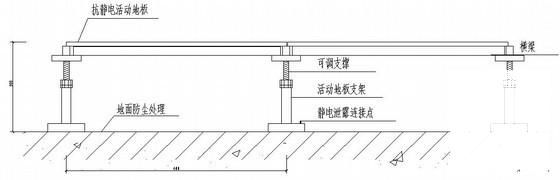

2、抗静电活动地板安装示意图
3、计算机机房接地系统图
4、机房机架加固示意图
5、智能化控制室配电系统图

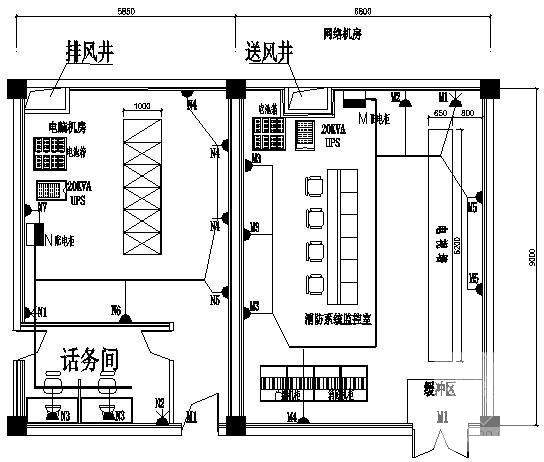

6、机房设备平面布置图
7、机房照明平面图

附件详情

该附件是某建筑弱电机房电气施工图纸，网络机房面积约42m 、话务间面积约11m 、消防控制室面积约61m，楼层高度大约4.6米，抗静电活动地板铺设.地板抬高楼地面30CM，吊顶净高度(抗静电地板上)为2.8米。
电气设计包含抗静电活动地板安装、计算机机房接地系统设计、机房设备平面布置、智能化控制室配电系统设计、机房照明设计等。

以下是附件的其中一部分截图，共4张，您也可以搜索更多您想要的资源

第 1 张图
第 2 张图
第 3 张图
第 4 张图

以上是部分截图，请下载附件后查看完整高清内容

发布时间：2022-11-04
评论次数：0

浏览次数：0
文件大小：0.38 MB

收藏次数：0
文件名称：附件-995855786855795709505.zip
