科技馆机房全套电气施工图纸

资料简介
赚取积分

建筑类别：娱乐
图纸设计深度：施工图
设计年代：近代
接地方式：TN-S
强电设计：供配电系统 ,配变电所

附件详情

1、设计说明；

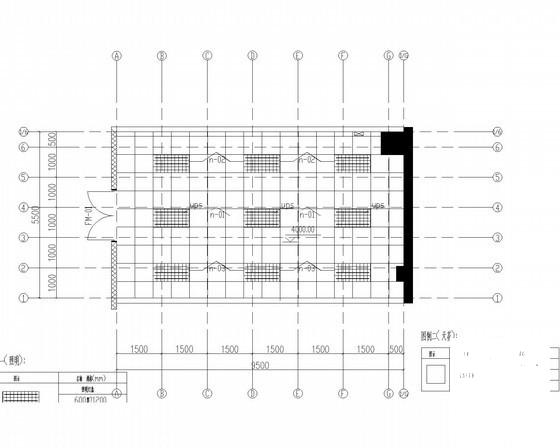

2、机房平面图；
3、机房设备布局图；
4、接地平面图；
5、弱电桥架平面图；
6、布线系统图；
7、配电系统平面图；
8、环控系统平面图；
9、综合管线图。

附件详情

设计内容：科技馆新馆数据中心机房工程部分包括机房装修、供配电、机房专用精密
空调与UPS不间断电源、防雷接地、机房环境监控、综合布线、气体消防等系统的建设。
中心机房：面积52.25m2
机房建设标准：GB50174-近代 B级机房
机房装修部分：对墙面、地面均进行防尘处理，安装硫酸钙防静电地板和金属
吊顶，地面涂刷防静电漆后铺设30mm厚保温棉，机房与走廊间采用轻钢龙骨隔断，轻钢
龙骨隔断内填充50mm厚防火保温岩棉。主机房选用钢制甲级双开防火门。

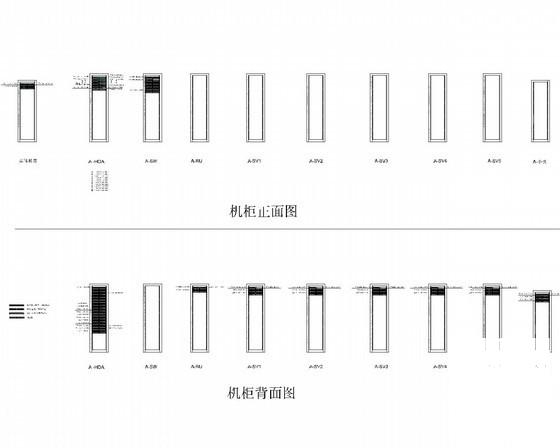

机房结构化布线机柜图

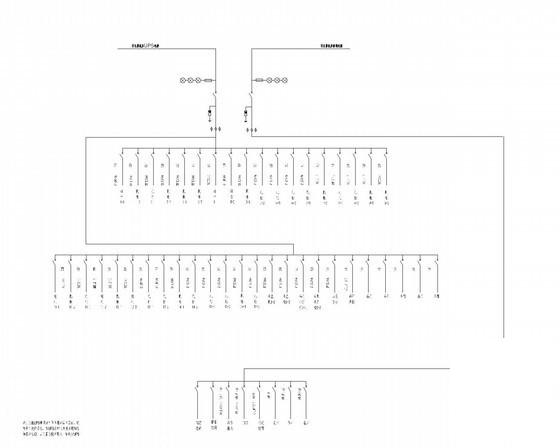

机房配电柜系统图

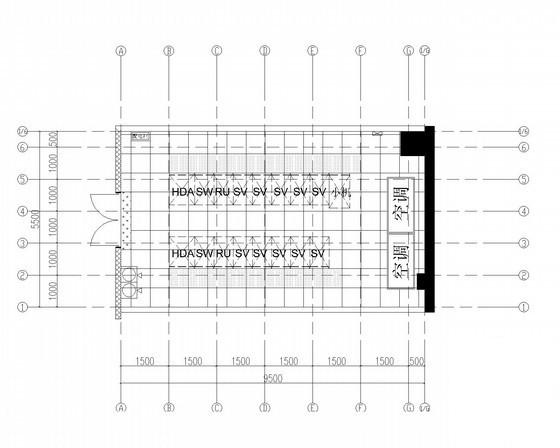

设备布置平面图

以下是附件的其中一部分截图，共4张，您也可以搜索更多您想要的资源
