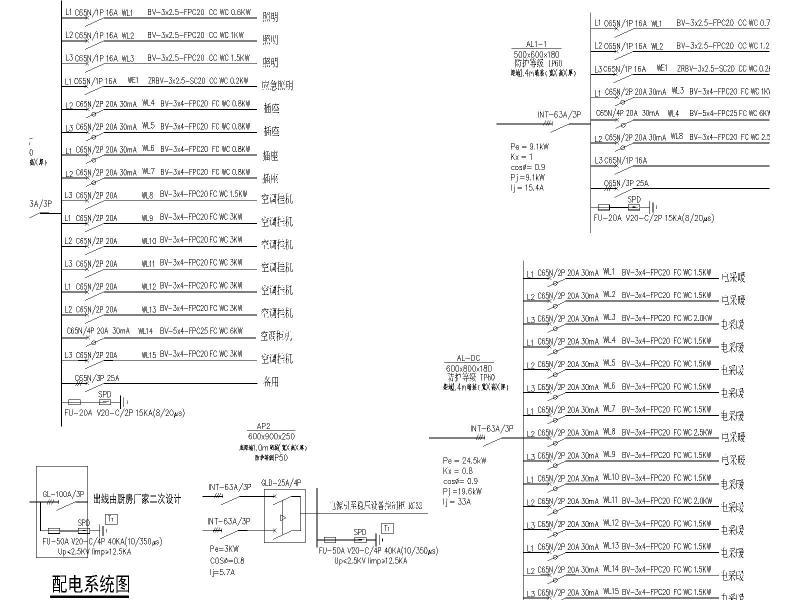

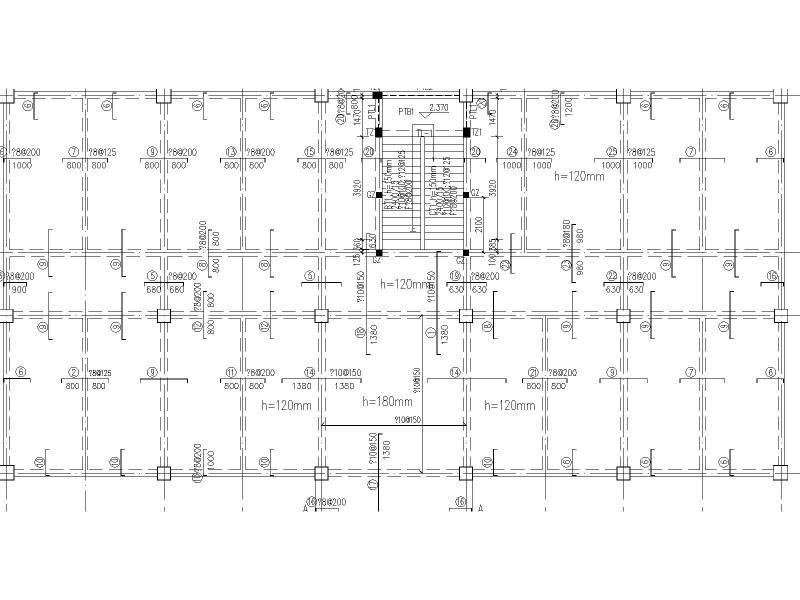

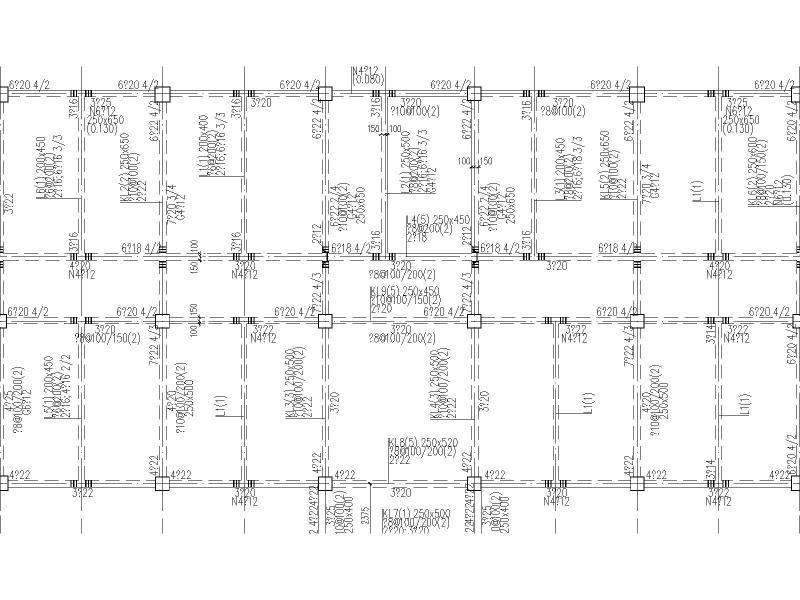

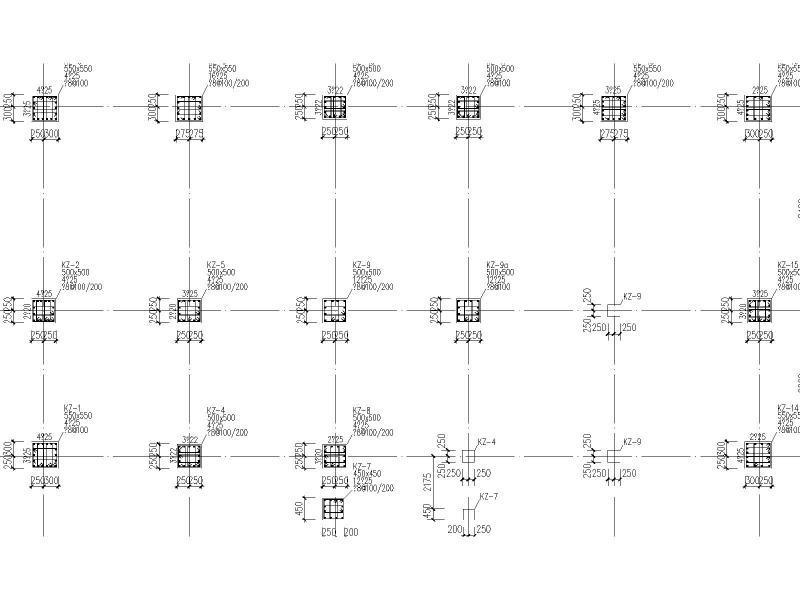

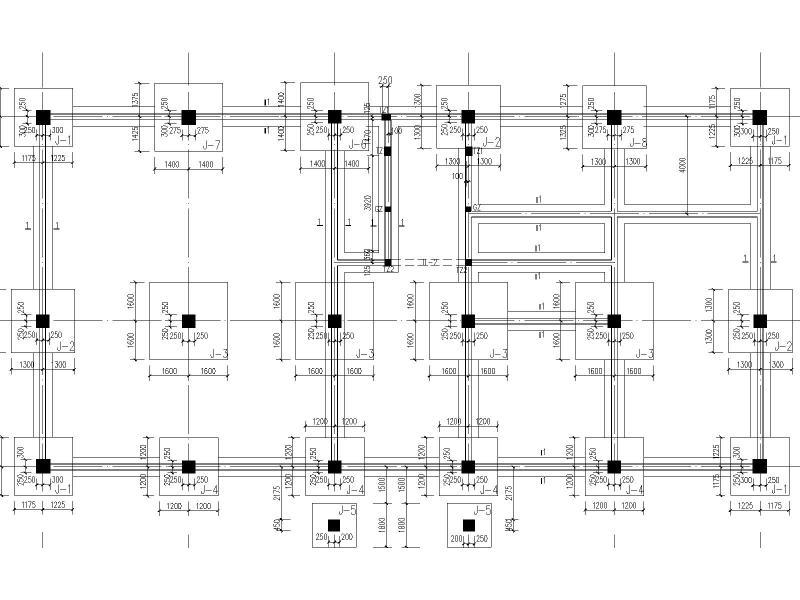

生产基地项目办公楼电气CAD施工图纸

该项目为北京市光翌实业有限责任公司红辐源生产基地项目办公楼

建设性质:办公建筑;建筑规模:小型，耐久年限:50年

总建筑面积:1416.91平方米，其中：首层建筑设计面积：452.40平方米;二层建筑设计面积：452.40平方米三层建筑设计面积：452.40平方米;水箱间建筑设计面积：59.71平方米4.建筑层数：地上三层，一层为展厅、餐厅、厨房，二层、三层为办公。

建筑高度：11.70米

建筑设计结构形式：框架结构

防火设计的建筑分类为:多层办公建筑。 地上耐火等级：二级

屋面防水等级：二级;

.建筑节能符合规定。

此图例在图中为加气混凝土砌块。

混凝土等级、砂浆标号、结构构造柱及剪力墙定位详见结施。

所有管井层层封堵；其缝隙均采用不燃烧材料填塞密实。其缝隙均采用不燃烧材料填塞密实。

外墙应沿楼板位置设置宽度不小于300mm的岩棉保温材料，每层均应设置防火隔离带，做法选用J08J110。-L5屋面防护层应将保护层完全覆盖，防护层厚度不应小于3mm，外墙与屋面交接处500以上、人孔四周500处设隔离带。

建筑外门窗抗风压性能分级为4级，气密性能分级为6级，水密性能分级为3级，保温性能分级为8级，隔声性能分级为3级。

门窗玻璃的选用应执行<<建筑玻璃应用技术规程>>GB50345-2004

门窗立面均表示洞口尺寸，门窗加工尺寸要按照装修面厚度由承包方予以调整

外门窗采用塑钢中空玻璃，外门窗玻璃均采用无色透明中空玻璃,玻璃采用保温性能等级为6的中空玻璃，中空玻璃中空厚度为 外窗可开启面积＞30%%%12mm,东西南北朝向的窗墙面积比小于0.4，要求玻璃的可见光透射比不应小于0.4

门上单块大于0.5m 的玻璃、窗上单块大于1.5m 玻璃隔断均为安全玻璃22玻璃隔断、全玻璃门的固定扇、落地窗在视线高度设醒目标志。

部分地上一层所有外门窗应加防盗护栏。

窗台低于900的窗均做防护栏杆,栏杆间距为110mm,高度为1100。

外门窗框与洞口之间的缝隙,采用聚氨酯填实,并用密封膏嵌缝。

门窗表中的数量不能作为订货的依据，门窗订货前应仔细与实际留洞大小和数量核实
