科研生产基地测试技术楼电气施工图纸cad平面图及系统图

1、项目概要：该项目为 贵州省科研生产基地测试技术楼 电气施工图 ； 建筑物占地面积1866平方米，总建筑面积5039平方米。 A305号测试技术楼为多层钢筋混凝土框架结构，地上三层，一层层高4.5m，二、三层层高为4.2m。柱网为(9mx9)x(9mx4).振动间及机闸强度试验间为两层 通高房间，层高为8.7m。建筑高度为14.10m（室外地面到屋面面层的高度）。 该项目耐火等级为二级，火灾危险等级为戊类。 建筑抗震设防烈度为8度。 建筑物主体结构设计合理使用年限为50年。

2、设计内容：1.变配电系统2.低压配电系统3.照明、电力、控制系统4.防雷接地系统

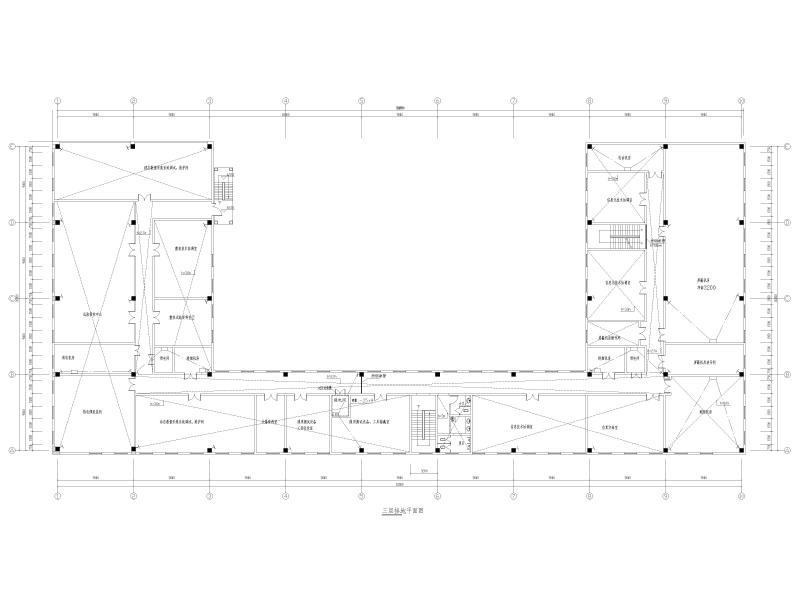

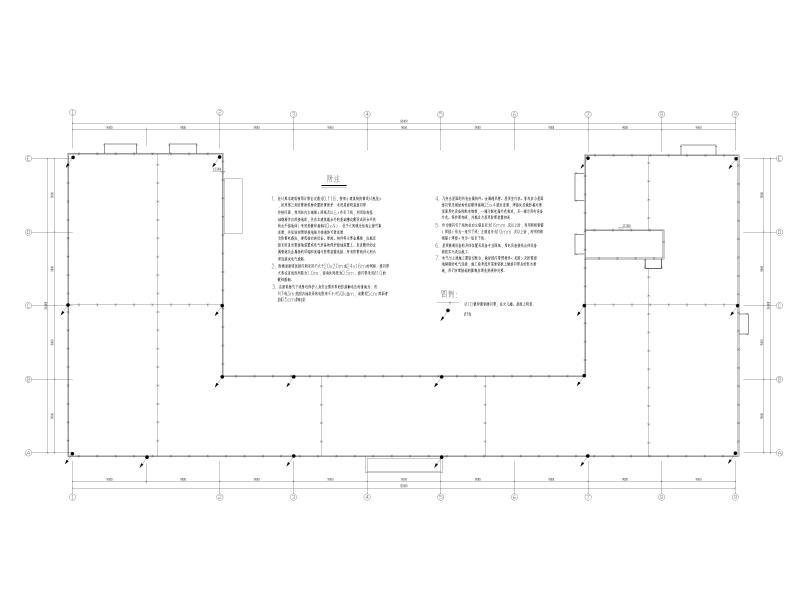

部分图纸展示：
