31层广场高层住宅楼给排水CAD图纸

  • 建筑类别:住宅建筑
  • 建筑层数:高层建筑
  • 建筑设计面积:35646.7平方米
  • 建筑高度:99.75m
  • 地上楼层:31层
  • 地下楼层:1层
  • 设计阶段:施工图设计
  • 供水分区:三区
  • 设计内容:给水系统,循环冷却水系统,污水排水系统,废水排水系统,雨水排水系统,消火栓系统,喷淋系统
  • 地下室:车库
  • 参考图纸:20-50张
  • 设计年代:近代

附件详情

该项目为某项目一期高层住宅楼,建筑高度99.75m,建筑占地面积905.9平方米,大楼建筑面积35646.7平方米.大楼地上建筑层数为31层,其中:负一层为地下车库通道,一层为商业网点,二-三十一层为住宅。该项目为一类高层住宅楼,建筑建筑设计结构形式为剪力墙结构。该项目建筑工程等级为一级,建筑安全等级为二级,设计使用年限为50年,抗震设防烈度为六度以下。防火设计的建筑分类为一类,耐火等级主体为一级。
设计内容包括:生活给水系统;生活排水系统;消火栓灭火给水系统;建筑灭火器配置系统;雨水系统;空调冷凝水系统。图纸共28张

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

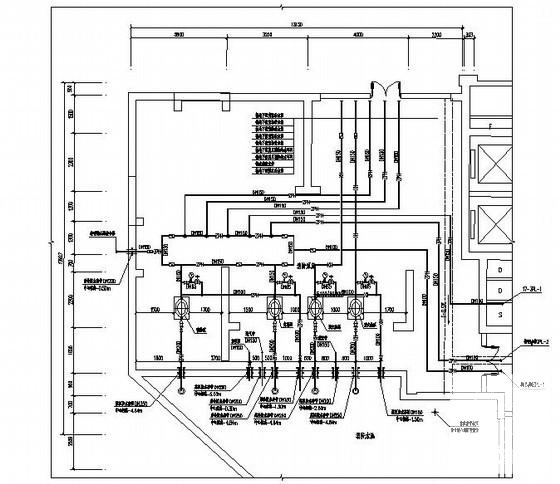

  • 31层广场高层住宅楼给排水CAD图纸 - 1
    第 1 张图

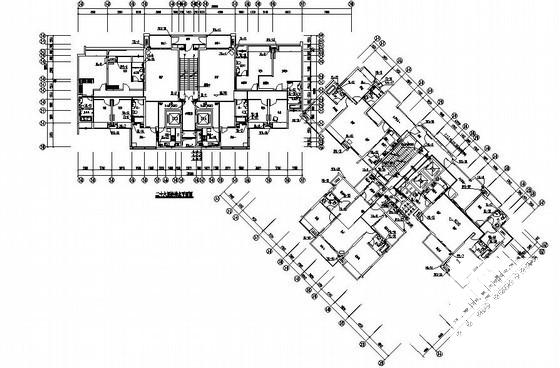

  • 31层广场高层住宅楼给排水CAD图纸 - 2
