18层小区住宅楼给排水施工图纸

  • 设计详细说明:有
  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:18层
  • 图纸设计深度:施工图
  • 参考图纸:10张
  • 设计年代:近代
  • 地下室用途:车库
  • 排水设计:污水系统,废水系统
  • 消防设计:喷淋系统
  • 供水方式:市政供水,变频供水,分区供水
  • 供水分区:三区
  • 排水体制:污废合流,雨污分流
  • 雨水重现期:2年
  • 大样节点:卫生间

附件详情

多层住宅小区,分为五区,一区1-12#楼为3层住宅,二区13-18#楼、三区19-29#楼均为5层的带地下室停车场的住宅;四区31-33#楼为18层的高层公寓与住宅及地下室;五区30#楼为会所。居住总人数为2166人。设计范围:建筑 用地红线 范围内的室内(户内)给排水及消防给水设计。-1~5层部分由市政压力直接供水。1-12#楼入户装水表安装在每户的花园入户门旁。13-29#楼入户水表安装在地下停车场。6~18层由变频加压供水设备加压供水。 采用雨、污分流制,重力流雨水排水系统,2年设计重现期,暴雨强度为 L/S·100m (采用2年计重现期,设计重现期+溢流设施= 50年设计重现期)。屋面雨水采用87型雨水斗,采用密闭排水系统,重力流排至室外雨水系统。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

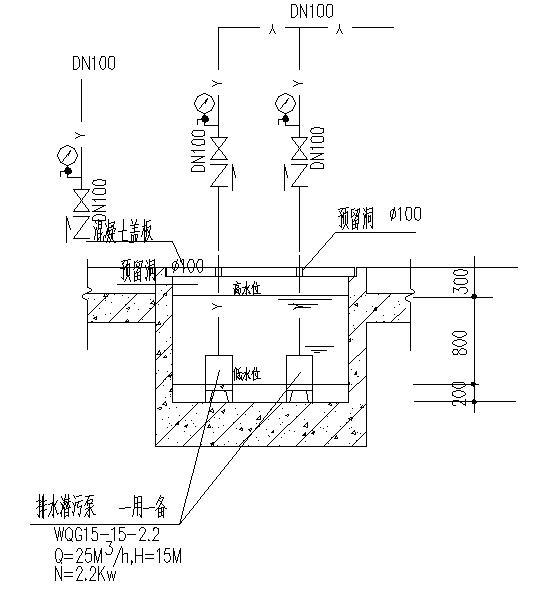

  • 住宅给排水图纸 - 1
    住宅给排水图纸 - 1

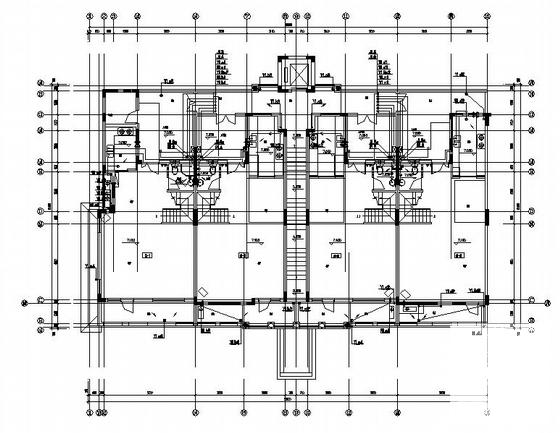

  • 住宅给排水图纸 - 2
    住宅给排水图纸 - 2

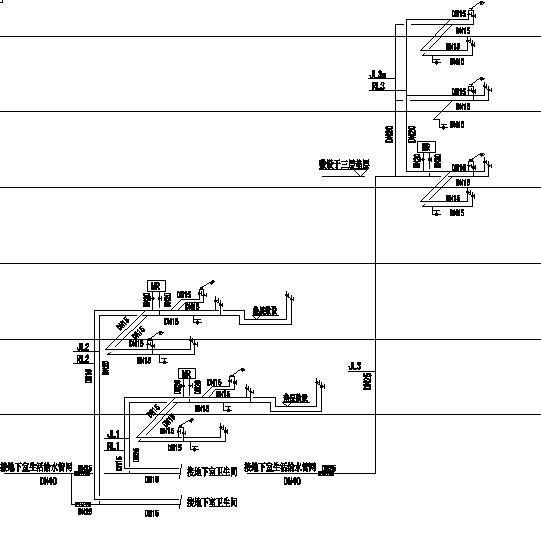

  • 住宅给排水图纸 - 3
    住宅给排水图纸 - 3

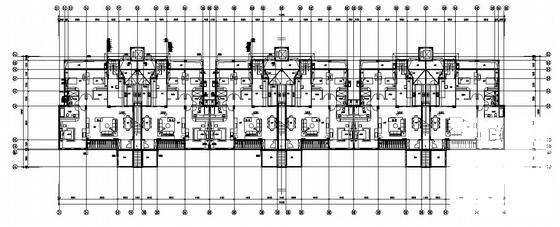

  • 住宅给排水图纸 - 4
