5层消防站电气施工图纸(三级负荷)

  • 建筑类别:其他
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑设计面积:2381.78平方米
  • 建筑地上层数:5层
  • 建筑地下层数:0层
  • 图纸设计深度:施工图
  • 参考图纸:17张
  • 负荷等级:三级
  • 防雷等级:第三类
  • 接地方式:TN-S
  • 强电设计: 供配电系统 ,电气照明,建筑物防雷,接地安全
  • 弱电设计:综合布线系统,通信系统,有线电视和卫星接收系统

附件详情

  • 1、配电系统图
  • 2、总等电位联结系统图示意
  • 3、弱电竖向系统图
  • 4、电气平面图
  • 5、 弱电平面图
  • 6、屋面 防雷平面图

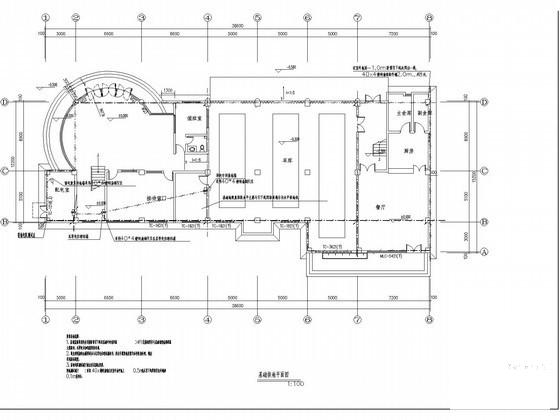

  • 7、基础接地平面图

附件详情

该附件是多层消防站全套电气施工图纸,共17张。
项目概要:该附件是多层消防站全套电气施工图纸。建筑地上5层,建筑占地面积505.1平方米,总建筑面积2381.78平方米,建筑高度20米,为多层消防站。
设计范围:220/380v照明及配电系统,建筑物防雷、接地系统及安全措施,有线电视系统,电话系统及网络布线系统
......
共17张。

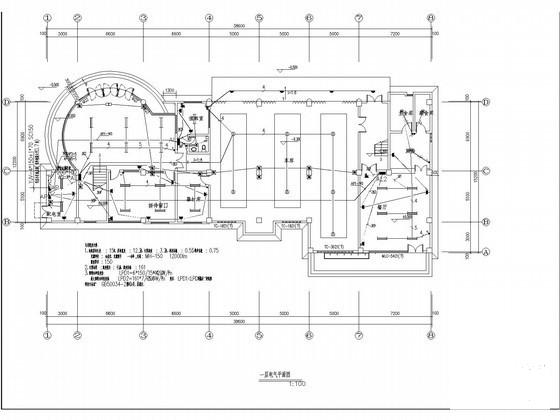

一层电气平面图

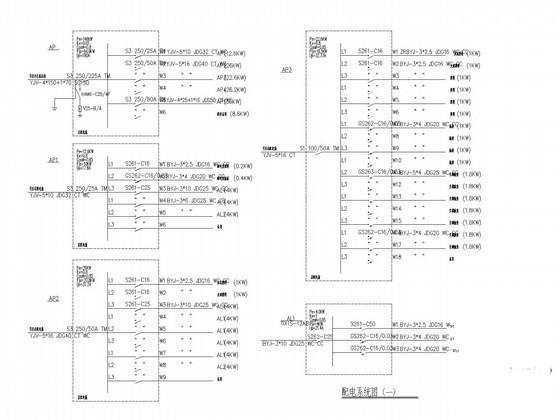

配电系统图(一)

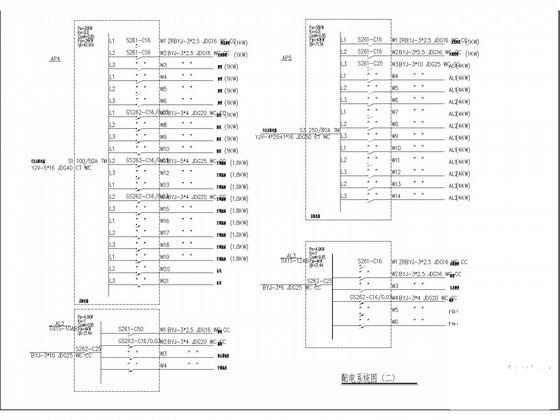

配电系统图(二)

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 5层消防站电气施工图纸(三级负荷) - 1
    第 1 张图
  • 5层消防站电气施工图纸(三级负荷) - 2
    第 2 张图
  • 5层消防站电气施工图纸(三级负荷) - 3
    第 3 张图
  • 5层消防站电气施工图纸(三级负荷) - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
