单层框架结构中央厨房电气施工图纸

  • 建筑类别:餐饮,工业建筑
  • 建筑高度类型:单层建筑
  • 建筑设计面积:2625.22平方米
  • 建筑地上层数:1层
  • 图纸设计深度:施工图
  • 图纸设计格式:CAD2000
  • 设计年代:近代
  • 负荷等级:一级,二级,三级
  • 防雷等级:第二类
  • 火灾保护分级:二级
  • 接地方式:TN-S
  • 项目所在地:贵州
  • 强电设计:低压配电,电气照明,建筑物防雷,接地安全
该附件为贵州单层框架结构中央厨房 电气施工图
一、项目概要
该项目为湄潭县农商旅互联综合体建设项目的中央厨房,地上一层厂房,为单层公共建筑。
建筑高度:9.1m;建筑层数:1F;建筑设计面积:2625.22m%%172;结构类型:框架结构;耐火等级:二级。
二、设计范围
1、该项目电源设计分界点为变配电室低压开关柜出线侧,出线侧之前由当地电业部门负责设计和施工,出线侧之后由我院负责设计。
2、该项目设计包括红线内以下系统:
1)动力配电系统。
2)照明配电系统。
3)火灾自动报警系统。
4)消防设备电源监控系统。
5)电气火灾监控系统。
6)防雷、接地系统。
3、与其他专业设计的分工:
1)该项目室外景观照明、泛光照明由相关专业公司设计,该资料仅提供电源。
2)该项目内有二次装修设计的场所由室内装修公司设计,该资料仅提供电源。
3)该项目弱电系统由相关专业公司设计。
4)该项目有特殊设备的场所,该资料根据功能要求或专业设计提供电源,由相关专业公司负责深化设计。
5)变配电室的电磁屏蔽、降噪由相关专业公司设计。
6)柴油发电机房的减震、消音及烟气处理由相关专业公司设计。
3、各机房内的计算机不间断电源(UPS)等设备由弱电承包商提供,供电时间应满足相关规范的要求。

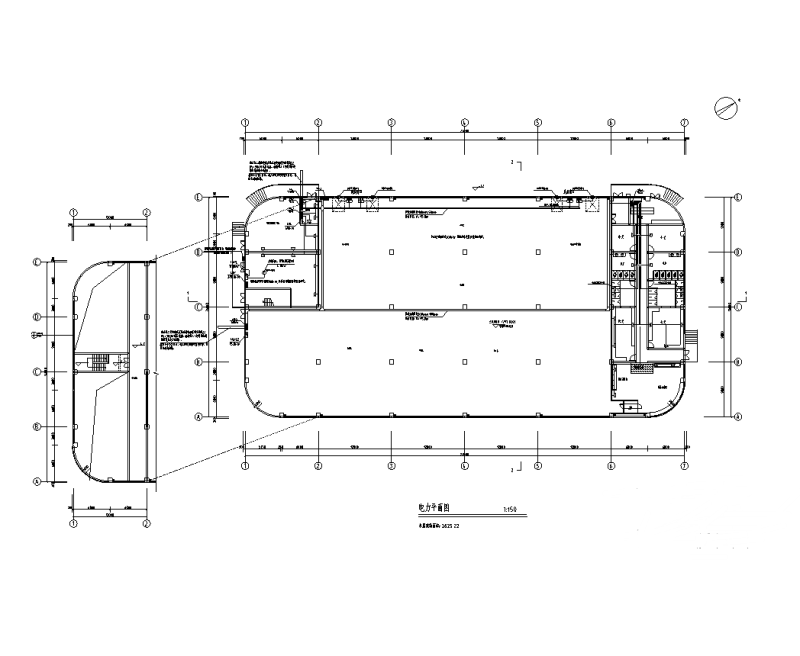

电力平面图

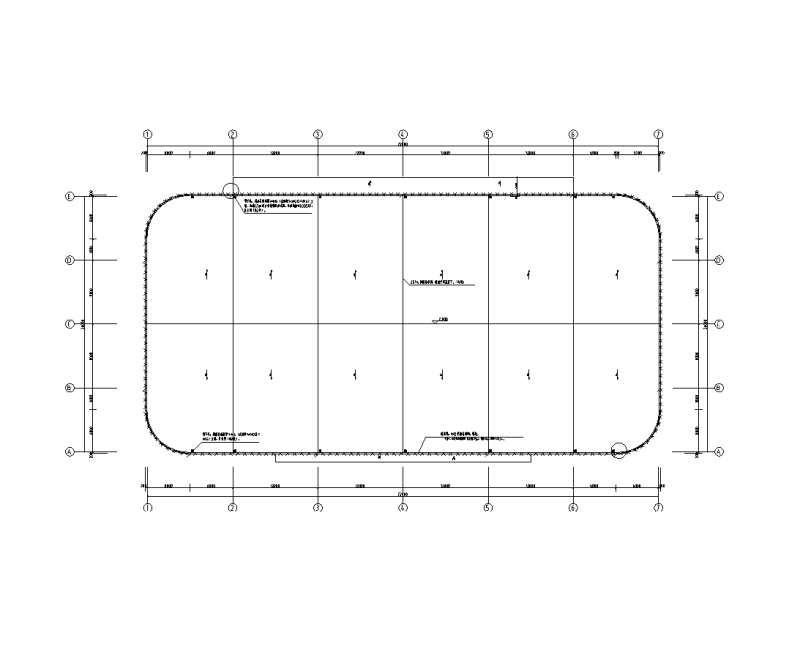

防雷平面图
接地平面图

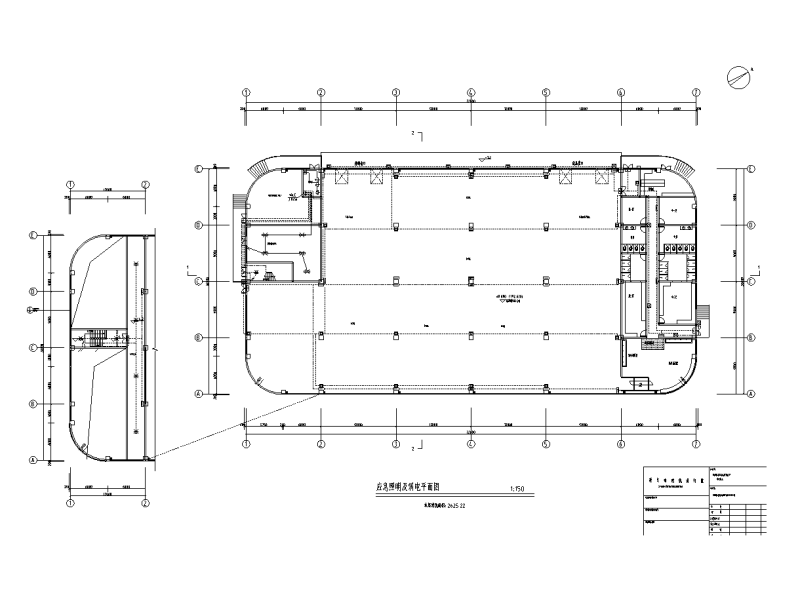

应急照明及弱电平面图

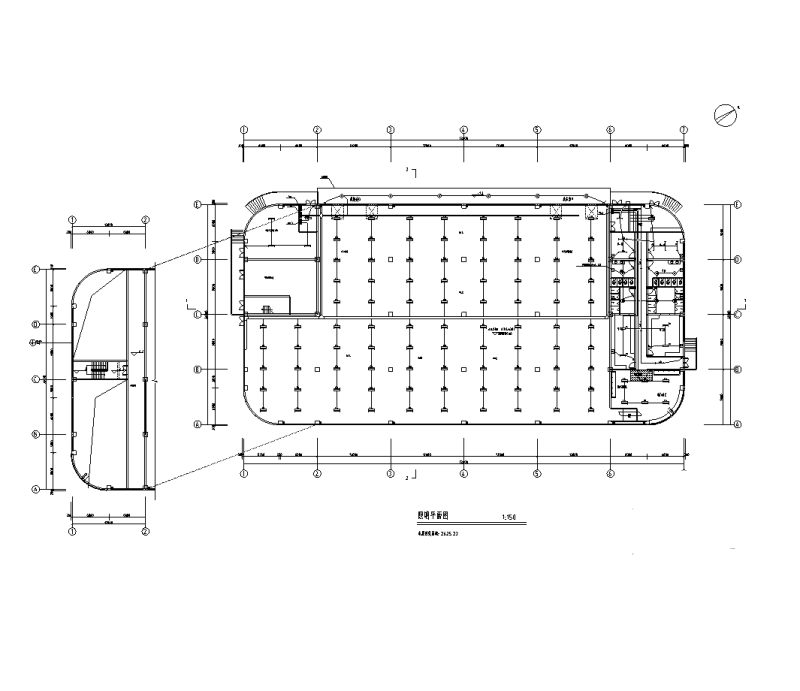

照明平面图
配电系统图二
配电系统图一

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
  • 单层框架结构图纸 - 1
    单层框架结构图纸 - 1
  • 单层框架结构图纸 - 2
    单层框架结构图纸 - 2
  • 单层框架结构图纸 - 3
    单层框架结构图纸 - 3
  • 单层框架结构图纸 - 4
    单层框架结构图纸 - 4
  • 单层框架结构图纸 - 5
    单层框架结构图纸 - 5
  • 单层框架结构图纸 - 6
    单层框架结构图纸 - 6
  • 单层框架结构图纸 - 7
    单层框架结构图纸 - 7
以上是部分截图,请下载附件后查看完整高清内容
