小区建筑两栋高层住宅楼电气CAD施工图纸

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑设计面积:48000平方米
  • 建筑地上层数:18层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:28张
  • 设计年代:近代
  • 负荷等级:二级
  • 防雷等级:第二类
  • 火灾保护分级:二级
  • 接地方式:TN-C-S
  • 强电设计:低压配电,电气照明,建筑物防雷,接地安全
  • 弱电设计: 火灾自动报警系统 ,广播系统

附件详情

  • 一、电气设计说明

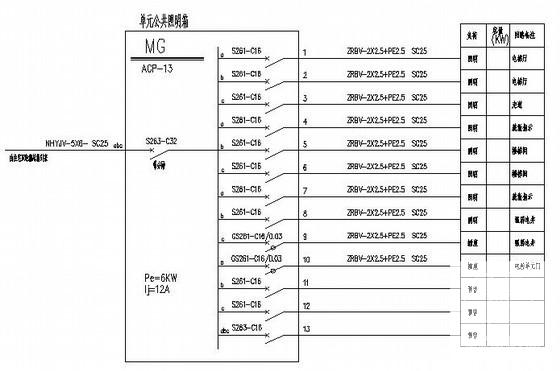

  • 二、配电箱系统图
  • 三、消防自动报警系统图

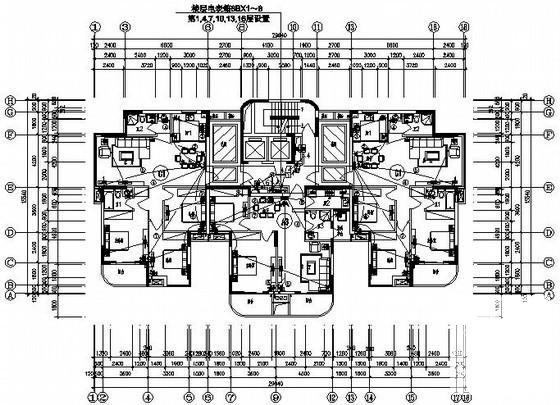

  • 四、 照明平面图

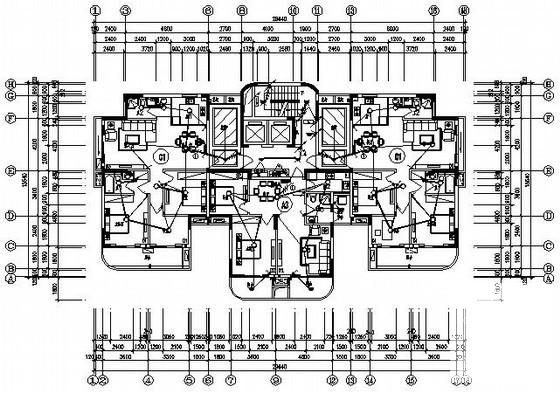

  • 五、插座消防平面图

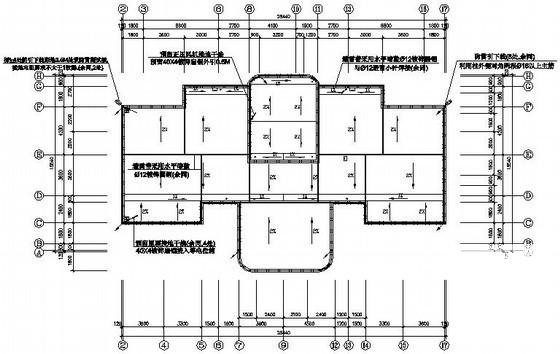

  • 六、屋顶 防雷平面图

附件详情

本稿件是小区建筑两栋高层住宅楼电气施工图纸,电气设计包含配电系统设计、照明灯具布置、插座动力系统设计、消防自动报警系统设计、屋顶防雷系统设计等。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 小区建筑两栋高层住宅楼电气CAD施工图纸 - 1
    第 1 张图
  • 小区建筑两栋高层住宅楼电气CAD施工图纸 - 2
    第 2 张图
  • 小区建筑两栋高层住宅楼电气CAD施工图纸 - 3
    第 3 张图
  • 小区建筑两栋高层住宅楼电气CAD施工图纸 - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
