小区高层住宅楼电气CAD施工图纸(火灾自动报警)

资料简介
赚取积分

建筑类别：住宅
建筑高度类型：高层建筑
建筑设计结构形式：钢筋混凝土结构
建筑设计面积：11681.50平方米
建筑地上层数：18层
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：17张
设计年代：近代
地下室用途：车库
节点大样：防雷接地,开关按钮
负荷等级：二级
防雷等级：第三类
火灾保护分级：二级
接地方式：TN-S
项目所在地：湖南
强电设计：低压配电,电气照明,建筑物防雷,接地安全
弱电设计：火灾自动报警系统 ,出入口控制系统,通信系统,有线电视和卫星接收系统,信息网络系统

附件详情

1、强电设计说明
2、配电箱系统图
3、照明电气平面图
4、防雷接地平面图
5、弱电设计说明
6、火灾自动报警系统图
7、电话、网络通信系统图
8、有线电视系统图
9、楼宇对讲系统图
9、弱电平面图

附件详情

该附件是小区高层住宅楼全套电气施工图纸，总共17张。工程为小区住宅群24#住宅楼，每栋建筑高度为54.00米，总建筑面积为11681.50平方米，地下一层为车库、一层至十八层均为住宅。
电气设计包含住宅配电系统设计、室内照明灯具布置、插座动力系统设计、火灾自动报警系统设计、有线电视系统、宽带网络系统、电话通讯系统设计、楼宇对讲系统设计、防雷接地系统设计等。

以下是附件的其中一部分截图，共4张，您也可以搜索更多您想要的资源

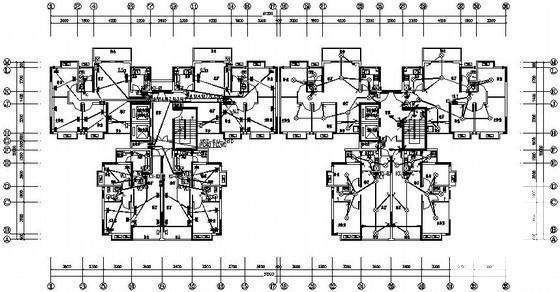

第 1 张图

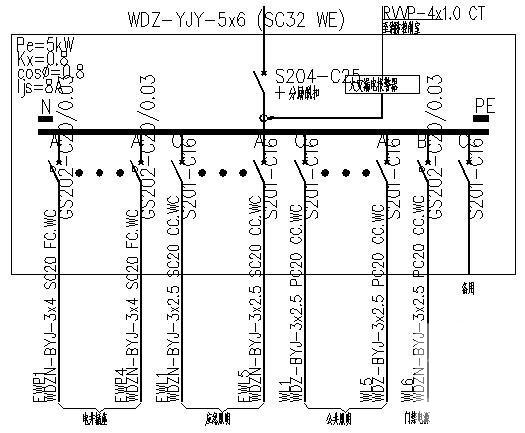

第 2 张图

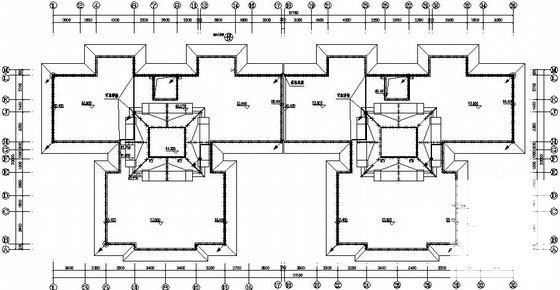

第 3 张图

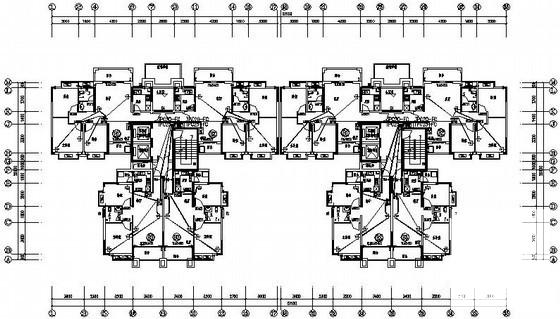

第 4 张图

以上是部分截图，请下载附件后查看完整高清内容

发布时间：2022-10-18
评论次数：0

浏览次数：0
文件大小：0.86 MB

收藏次数：0
文件名称：附件-995856608995770759057.rar
