大型幼儿园电气CAD施工图纸（三级负荷）

一、建筑概况

该项目为成都市XXXXX幼儿园建设项目，为多层 公共建筑 ,总占地面积4666.33平米。总建筑面积4192.35平米。地下一层、地上三层。建筑高度为11.8米。框架结构,柱下独立基础,抗震设防烈度为7度. 室外消防用水25L/S.

二、设计范围

2.1 该项目为改造项目,设计包括建设红线内的内容:配电系统，电力配电系统，照明系统，电气节能、环保和绿色建筑。

2.2 与其他专业设计的分工

2.2.1 室外照明系统，由专业厂家设计，该资料仅预留电源。

2.2.2 报告厅、多功能厅等的调光照明系统，该资料仅预留电源容量。

2.2.3 有特殊设备的场所（例如：多功能厅、厨房等），该资料仅预留配电箱并注明用电量。

2.2.4 有特殊装修要求的场所，由室内装修设计负责进行照明平面的设计。该资料将电源引至配电箱，预留并在 平面图 上注明装修照明容量。

2.2.5 电源分界点为配电间电源进线柜内进线开关的进线端。

三：配电系统

3.1 负荷分类及容量

3.1.1 该项目负荷等级

二级负荷：应急照明、消防设备用电及幼儿园走道照明、厨房保障用电；

三级负荷：其他电力负荷及一般照明。

3.1.2 各级负荷容量

二级负荷： 164.52 kW；

三级负荷：449.82kW。

3.2 供电电源：

工作电源由室外箱变引来，消防应急电源由设备房地下室发电机房引来。供电电压：220V/380V，使用电压：220V/380V。进线电缆从建筑外人孔井引至一层配电间1A、2A柜。

3.3备用电源

3.3.1该项目选用 一 台柴油发电机组，功率为 200 kW，作为备用电源。

紧急广播系统备用电源的连续供电时间，必须与消防疏散指示标志照明备用电源的连续供电时间一致。

备用消防电源的供电时间和容量，应满足该建筑火灾延续时间内各消防用电设备的要求。

3.3.2 当市电停电或变配电所变压器同时故障时，配电间低压配电柜进线开关前端及的ATS处取柴油发电机的延时启动信号NHKVV-2x2.5至柴油发电机房，信号延时0~10s（可调）自动启动柴油发电机组，柴油发电机组15s内达到额定转速、电压、频率后，投入额定负载运行。

3.3.3 当市电恢复 30~60s（可调）后，由 ATS 自动恢复市电供电，柴油发电机组经冷却延时后，自动停机。

3.3.4 应急电源和工作电源之间，采取防止并列运行的措施。

3.4 计量

3.4.1 对照明插座用电、空调用电、动力用电、特殊用电分别设置独立计量装置。

3.5 低压保护装置

非消防配电回路断路器设过载长延时、短路瞬时脱扣器及（分励）脱扣器，可以在火灾时，切断火灾场所相关非消防设备电源。消防动力配电回路断路器设短路瞬时脱扣器，并具有过载报警不跳闸功能。

四：图纸展示

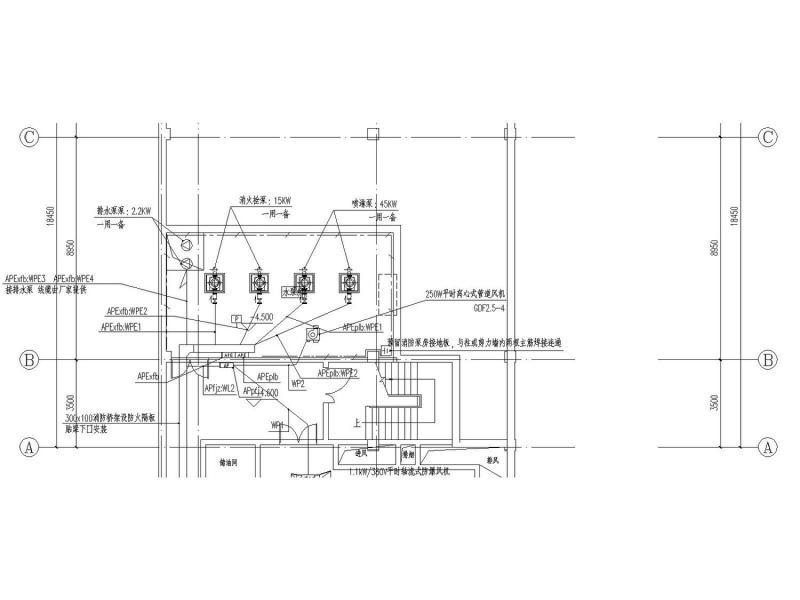

地下室干线平面图

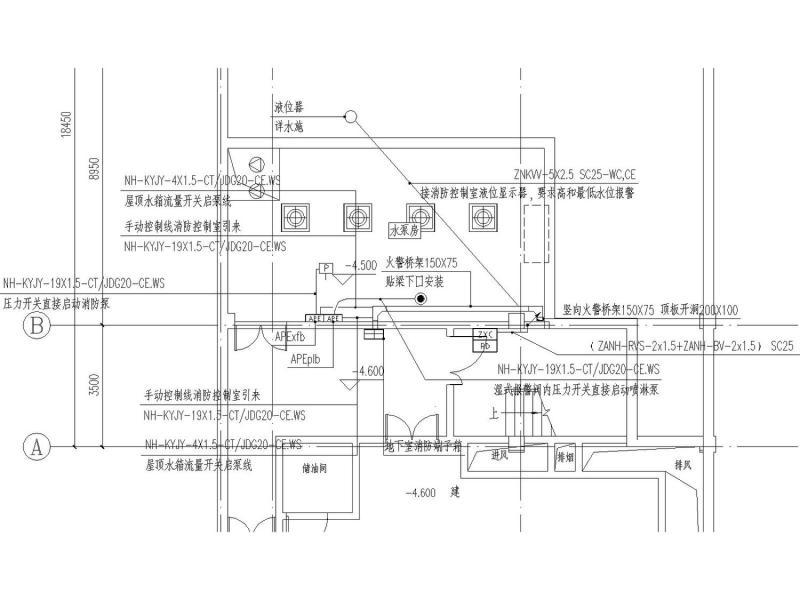

地下室火警平面图

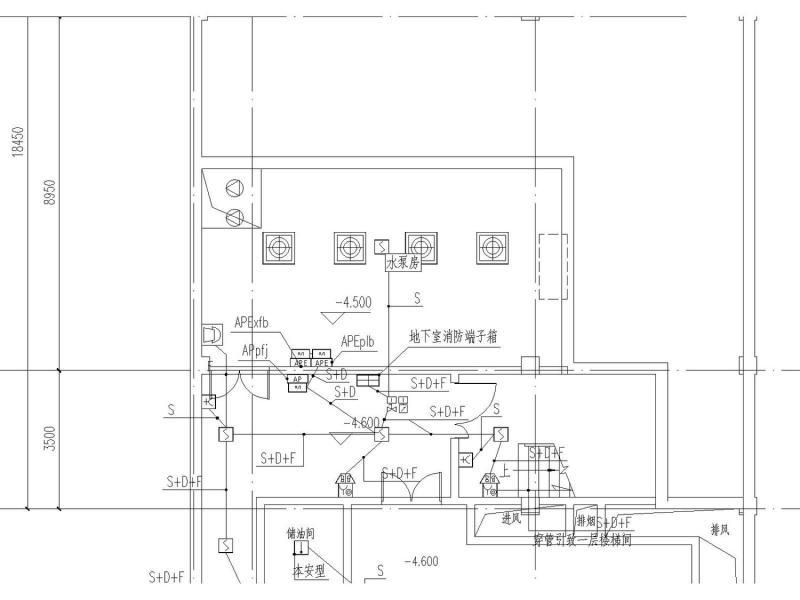

地下室弱电平面图

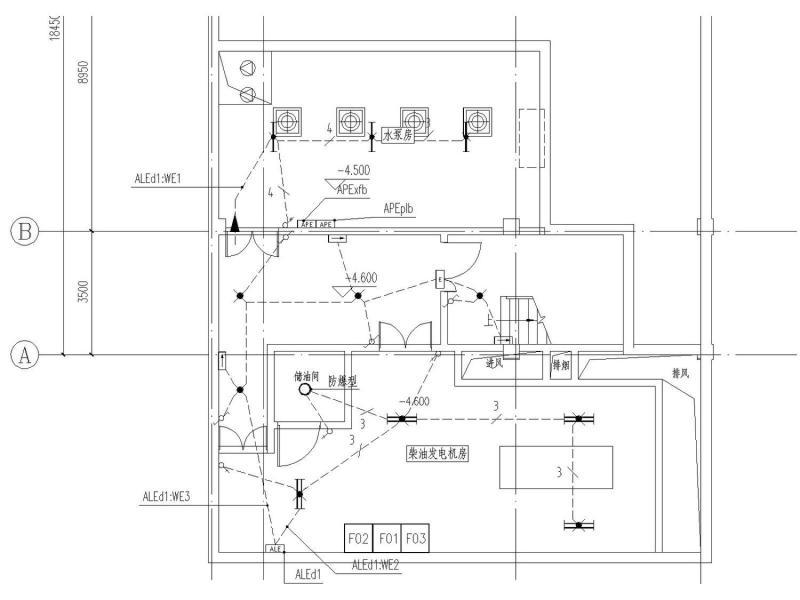

地下室照明平面图

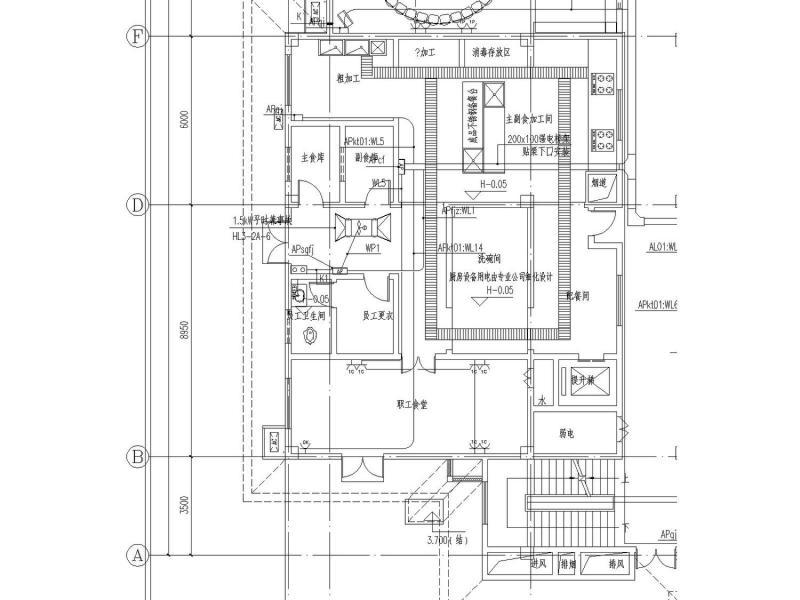

首层插座平面图

首层火警平面图
