单层钢筋混凝土结构大型知名剧院电气扩初图纸（三级负荷）
- 建筑类别：娱乐,其他
- 建筑高度类型：单层建筑
- 建筑设计结构形式：钢筋混凝土结构
- 图纸设计深度：扩初图
- 参考图纸：15张
- 设计年代：近代
- 负荷等级：三级
- 接地方式：TN-S
- 项目所在地：广东
- 强电设计：低压配电,电气照明,建筑物防雷,接地安全,其它
- 弱电设计：通信系统
附件详情
- 1、 电气设计 说明
- 2、 配电箱系统 图
- 3、配电系统图
- 4、弱电控制系统布管示意
- 5、空调配电系统图
- 6、 照明平面图
- 7、插座平面图
- 8、电气平面图
- 9、照明平面布置图
附件详情
该附件为大型知名剧院电气施工图纸，共15张。
项目概要：外部为一直径25.6米的单层网架结构，内部球幕直径18.5米，共设有172个座位，半球型屏幕面积约250平米。
设计范围：包括照明、动力配电系统及与该工程配套的弱电系统。
......
编制与，总共15张。

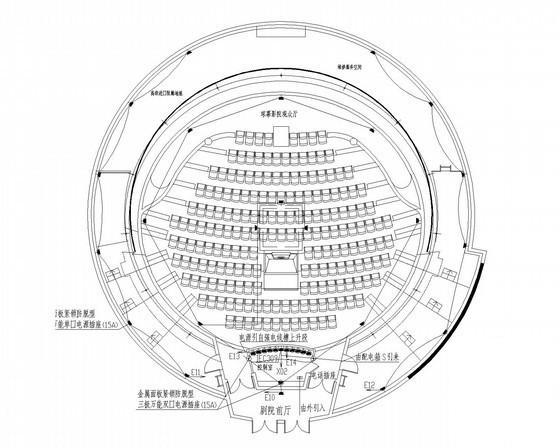

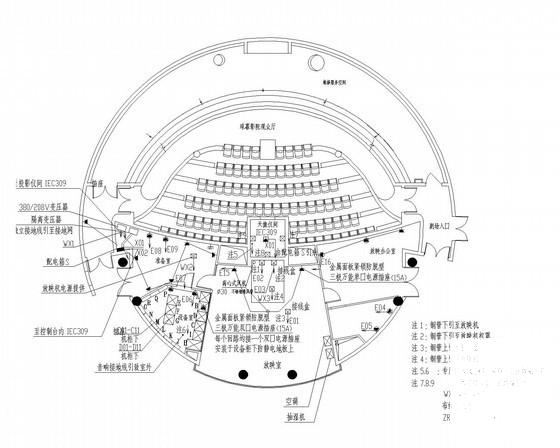

球幕剧院设备层电气平面图

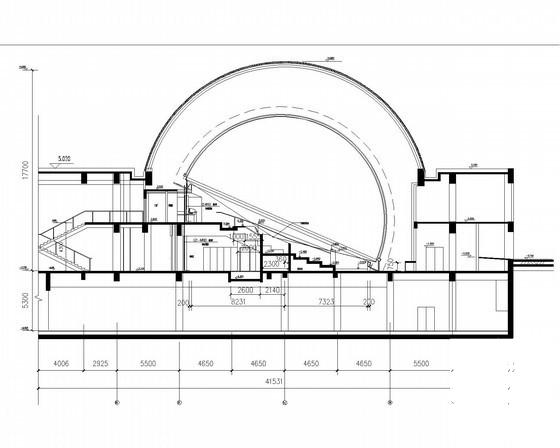

弱电系统线管布置剖面图

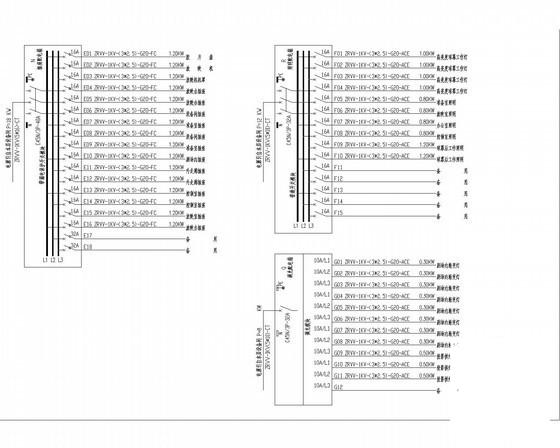

球幕剧院照明配电箱系统图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
