高层综合二甲医院电气CAD施工图纸（人防大样）

资料简介
赚取积分

建筑类别：医疗
建筑高度类型：高层建筑
建筑设计结构形式：钢筋混凝土结构
建筑设计面积：21902.78平方米
建筑地上层数：12层
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：80张
地下室用途：人防,设备用房,其它
节点大样：其它
负荷等级：一级
防雷等级：第二类
火灾保护分级：一级
安全防范：二级
接地方式：TN-S
项目所在地：河北
强电设计：供配电系统,配变电所,应急电源,低压配电,电气照明,建筑物防雷,接地安全,电气控制,其它
弱电设计：火灾自动报警系统 ,综合布线系统,通信系统,有线电视和卫星接收系统,信息网络系统,呼应信号及信息显示,其它

附件详情

1、电气设计说明
2、#1变压器低压配电系统图
3、#2变压器低压配电系统图
4、配电主接线示意图
5、竖向配电系统图
6、配电系统图
7、电话、网络综合布线系统图
8、残疾人呼叫系统图
9、有线电视系统图
10、人防电话通讯系统图
11、护士呼叫系统图
12、火灾自动报警
13、变配电室大样图
14、地下层战时照明平面图
15、地下层战时插座平面图
16、地下层战时配电平面图
17、地下层战时弱电平面图
18、地下层战时火灾自动报警平面图
19、照明平面图
20、插座平面图
21、配电平面图
22、弱电平面图
23、火灾自动报警平面图
24、屋顶防雷平面图
25、基础接地平面图

附件详情

该附件是大型综合二甲医院全套电气施工图纸，总共80张。
该项目地上十二层，地下一层。建筑高度49.925米,建筑面积21902.78平方米，为高层民用建筑。
弱电设计：综合布线系统、计算机网络及电话系统、护士呼叫系统、残疾人呼叫系统、有线电视系统、广播系统、火灾自动报警系统。
强电设计：0.4kV配电系统、电力配电系统、照明系统、建筑物防雷、接地系统及安全措施。

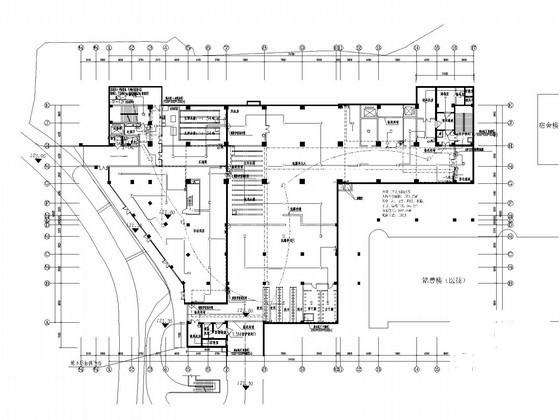

地下层战时火灾自动报警平面图

护士呼叫系统图(HOS)

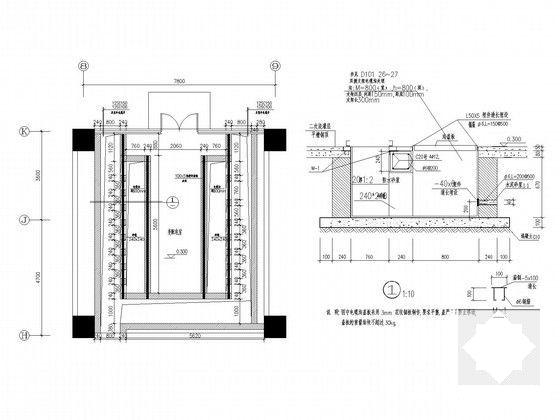

变配电室大样图

人防火灾自动报警控制系统图

火灾自动报警平面图

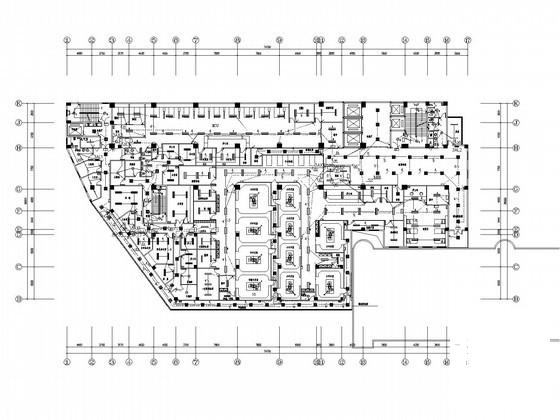

弱电平面图(儿科病房)

#1变压器低压配电系统图

以下是附件的其中一部分截图，共6张，您也可以搜索更多您想要的资源
