25层酒店服务式公寓给排水施工图纸平面图及系统图

  • 建筑类别:酒店
  • 建筑设计面积:48887平方米
  • 建筑地上层数:25层
  • 建筑地下层数:3层
  • 图纸设计深度:施工图
  • 图纸设计格式:CAD2000
  • 设计年代:近代
  • 生活供水设计:生活给水系统
  • 排水设计:污水系统,废水系统,雨水系统
  • 消防设计:室外消火栓系统,室内消火栓系统
  • 供水方式:市政供水
  • 排水体制:雨污分流
  • 项目所在地:广东
项目概要:工程为 广东省酒店服务式公寓 给排水施工图 2019 。项目包含地上1栋酒店塔楼,规划高度为99.60M,共25层,裙房1-2层为酒店配套功能;3-25层为客房。项目设有三层地下室,均为设备区和地下车库,其中负三层车库结合人防设计。总建筑面积48887平方米,其中计地上38687平方米,地下10200平方米。
设计范围:
建筑红线以内的生活给水系统、生活污水排水系统、雨水排水系统。
室外总水表井至城市给水管,以及该项目最后一个污水、雨水检查井至城市污水、雨水检查井之间的管道由市政有关部门负责设计。
本地块游泳池和园林绿化不在该资料范围内。
部分图纸展示:
以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

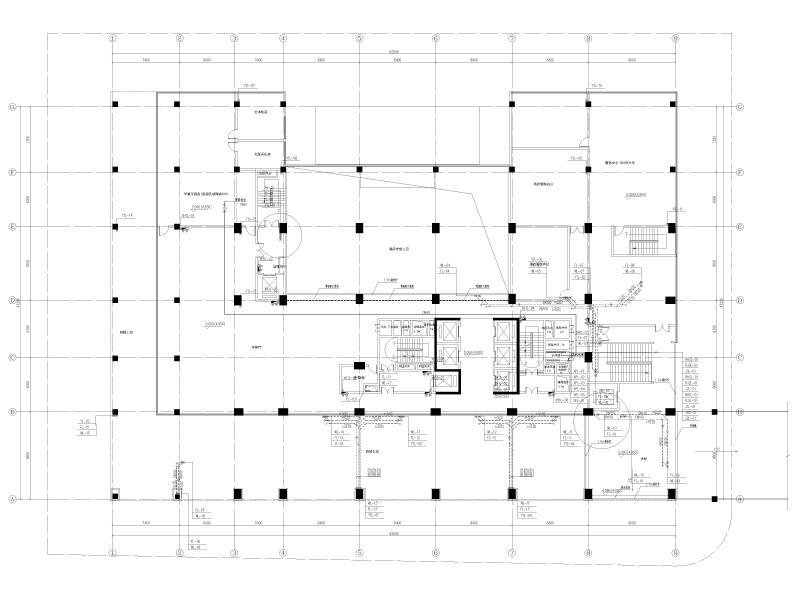

  • 2层给排水及消防平面图
    2层给排水及消防平面图

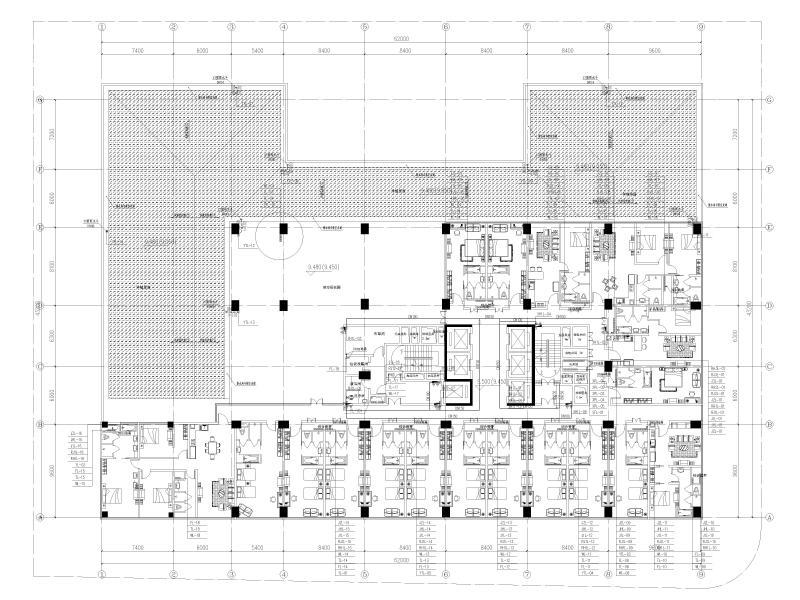

  • 3层给排水及消防平面图
    3层给排水及消防平面图

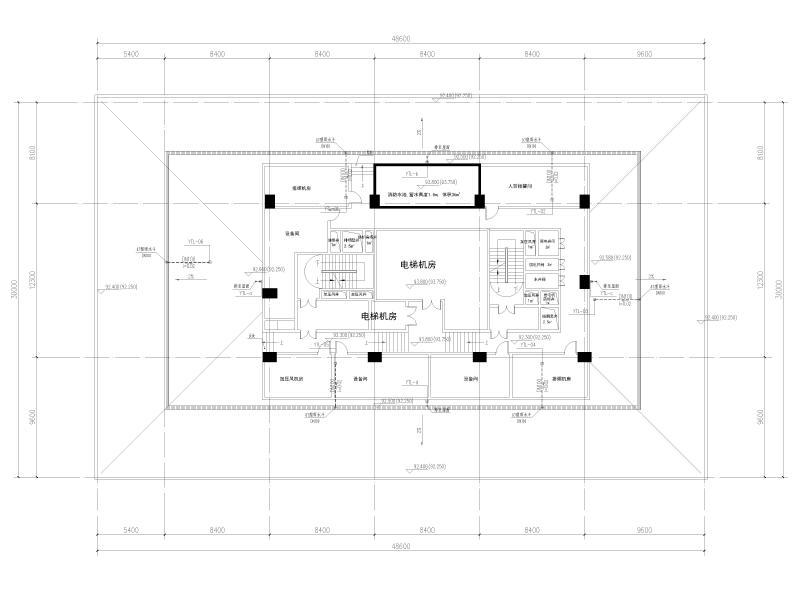

  • 屋顶给排水及消防平面图
    屋顶给排水及消防平面图
  • 屋面层给排水及消防平面图
    屋面层给排水及消防平面图

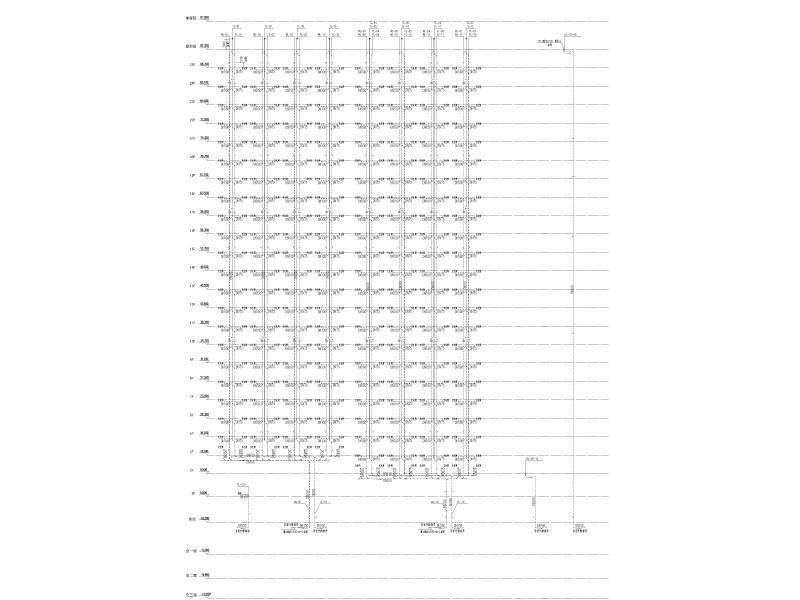

  • 排水系统原理图
    排水系统原理图
  • 直饮水给水系统图
    直饮水给水系统图
以上是部分截图,请下载附件后查看完整高清内容
