30层住宅楼小区电气设计CAD施工图纸(消防联动控制系统)

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑设计面积:753123平方米
  • 建筑地上层数:30层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:66张
  • 地下室用途:车库,设备用房
  • 负荷等级:一级
  • 防雷等级:第二类
  • 火灾保护分级:一级
  • 有线广播:火灾应急
  • 接地方式:TN-S
  • 强电设计: 供配电系统 ,配变电所,应急电源,低压配电,电气照明,建筑物防雷,接地安全
  • 弱电设计: 火灾自动报警系统 ,视频监控系统,出入口控制系统,综合布线系统,通信系统,有线电视和卫星接收系统,广播系统,信息网络系统

附件详情

该项目总建筑设计面积: 753123平方米,其中:地上建筑面积 61956 平方米,分为1#楼26层, 高度88.8米, 2#楼3#楼4#楼30层, 高度98.3米,设有二层地下室,建筑面积13356.78平方米,共分4个防火分区,地下室第二层第4火分区亦为人防区,平时地下室用作停车库,地下室第一层设4处公变房、1处专变房、发电机房、电信及网络控制中心。
该项目电气专业设计包括:变配电及自备发电系统,动力、照明配电系统, 防雷接地 系统,火灾自动报警及消防联动控制系统,漏电火灾报警系统等。


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

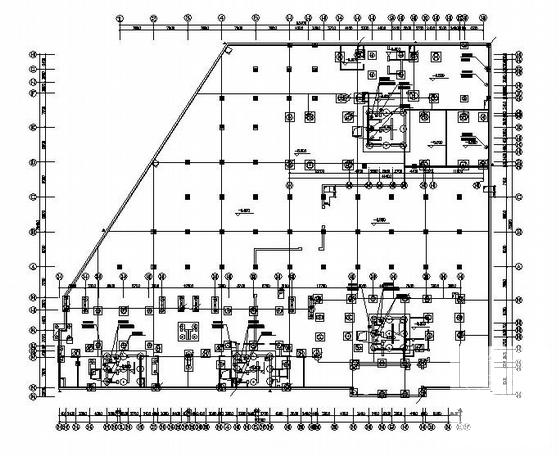

  • 30层住宅楼小区电气设计CAD施工图纸(消防联动控制系统) - 1
    第 1 张图

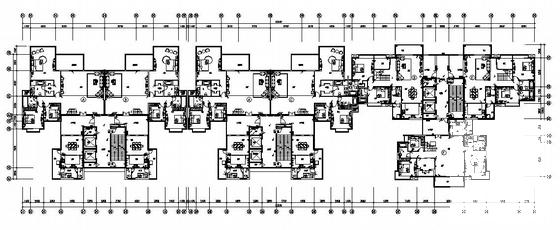

  • 30层住宅楼小区电气设计CAD施工图纸(消防联动控制系统) - 2
    第 2 张图

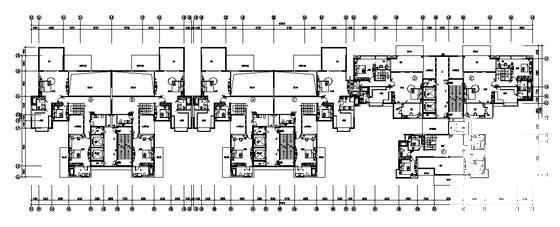

  • 30层住宅楼小区电气设计CAD施工图纸(消防联动控制系统) - 3
    第 3 张图

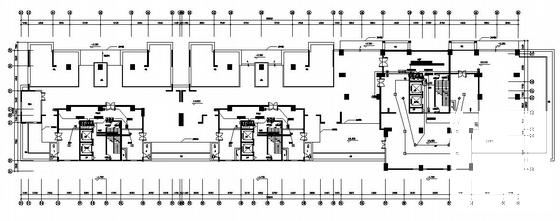

  • 30层住宅楼小区电气设计CAD施工图纸(消防联动控制系统) - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
