小区20层住宅楼电气CAD施工图纸(消防联动控制系统)

附件详情

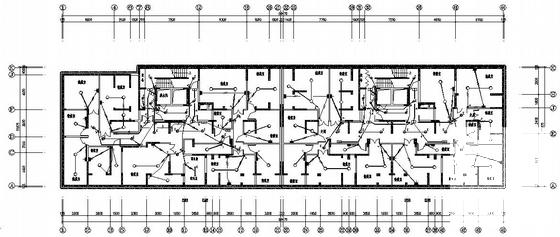

该项目为某小区住宅楼电气施工，共两个单元，均为二十层。地下一层，为储藏室，层高为2.7米。地上一、二层为商业，一层层高3.8米，二层层高3.6米，三到二十层为住宅，层高为2.8米，顶层为机房层。本楼建筑主体高度为59.8米，总面积为17356.1平方米。建筑设计结构形式为剪刀墙结构，基础形式为桩基，现浇混凝土楼板。
设计范围包括：220/380V配电系统、电气 照明系统 、防触电安全保护系统、 防雷接地 系统、计算机网络系统、电话系统、有线电视系统、不可视对讲系统、火灾报警及消防联动控制系统。
