20万平5层纺织服装城电气CAD施工图纸(人防)

  • 建筑类别:工业建筑
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑设计面积:205845.67平方米
  • 建筑地上层数:5层
  • 图纸设计深度:施工图
  • 参考图纸:39张
  • 地下室用途:人防
  • 节点大样:人防
  • 防雷等级:第三类
  • 接地方式:TN-S
  • 项目所在地:江苏
  • 强电设计: 供配电系统 ,电气照明,建筑物防雷,接地安全,其它
  • 弱电设计: 火灾自动报警系统 ,通信系统,有线电视和卫星接收系统,信息网络系统,其它

附件详情

  • 电气设计说明
  • 六号变电所高压系统
  • 五号变电所高压系统
  • 高低压及发电机关联图
  • 变压器低压系统系统图
  • 发电机供电系统
  • 楼顶空调机房系统
  • 水泵房及地下室动力房系统
  • 五六期扶梯及观光梯系统
  • 地下 照明系统
  • 六期地下动力系统
  • 五期地下动力系统
  • 六期地上配电系统
  • 五期地上配电系统
  • 六期楼顶空调柜机系统
  • 五期楼顶空调柜机系统
  • 屋顶防雷接地平面图
  • 基础接地平面图
  • 消防报警系统图
  • 监控原理图
  • 有线电视系统图
  • 保安监控系统图
  • 车库管理系统框图
  • 综合布线系统图
  • ……

附件详情

该项目主要为纺织服装城的五六期工程,地上共五层,高度:24m建筑设计面积:六期地上 89266.63m2,五期地上69334.45m2五六期地下39237.16m2总建筑面积:205845.67m2 地上全为商铺,六期设三十部扶梯,八部人货两用电梯,五期设三十二部扶梯,八部人货两 用电梯及八部观光梯,地下室设有弱电设备间,消防,安防,楼宇设备控制中心, 水泵房,及两个变配电室(五号六号),内设干式变压器,高压真空开关柜低压柜,直流充电柜,控制柜,应急用柴油发电机房及车库。 设计范围:设计范围包括变配电系统,照明系统,动力配电系统,消防设备配电系统,建筑物防雷与安全接地系统及区域内公用照明系统。图纸共39张。

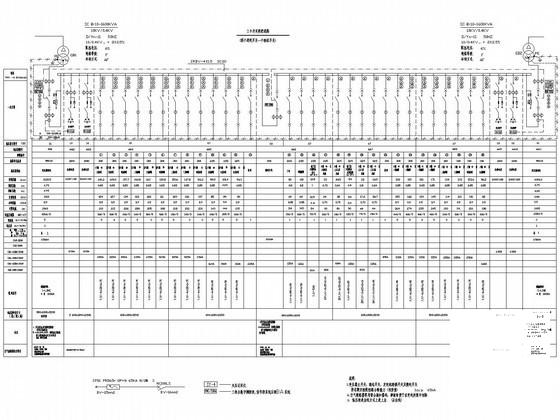

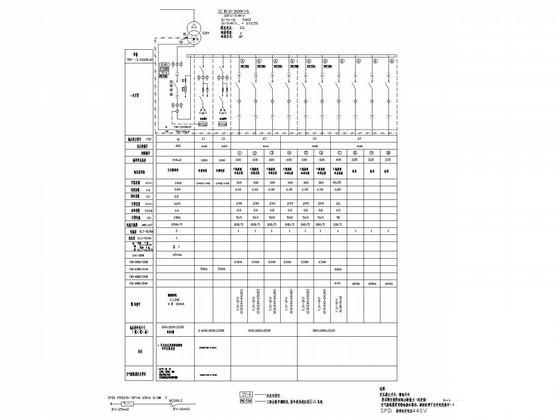

GB9变压器低压系统

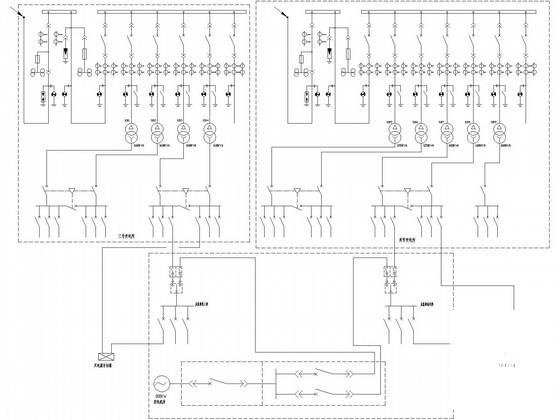

高低压及发电机关联图

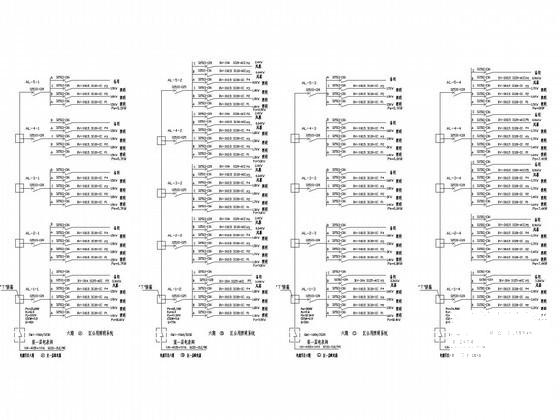

六期地上配电系统

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 20万平5层纺织服装城电气CAD施工图纸(人防) - 1
    第 1 张图
  • 20万平5层纺织服装城电气CAD施工图纸(人防) - 2
    第 2 张图
  • 20万平5层纺织服装城电气CAD施工图纸(人防) - 3
    第 3 张图
  • 20万平5层纺织服装城电气CAD施工图纸(人防) - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
