3200平冷库电气施工图纸

该附件为贵州冷库 电气施工图 ，出图。

概况：

该项目为贵州省农商旅互联综合体建设项目-冷库一 。该建筑地上一层，功能为库房，为单层公共建筑。建筑高度9.5m，建筑层数为1层，建筑面积为3278.62m ，结构类型为框架结构，耐火等级为二级。

设计范围：

动力配电系统；照明配电系统；火灾自动报警系统；

消防设备电源监控系统；电气火灾监控系统；防雷接地系统。

综合布线系统；保安监控系统；冷库求助呼叫系统；

有线电视系统；电子膨胀阀接线。

部分图纸摘录：

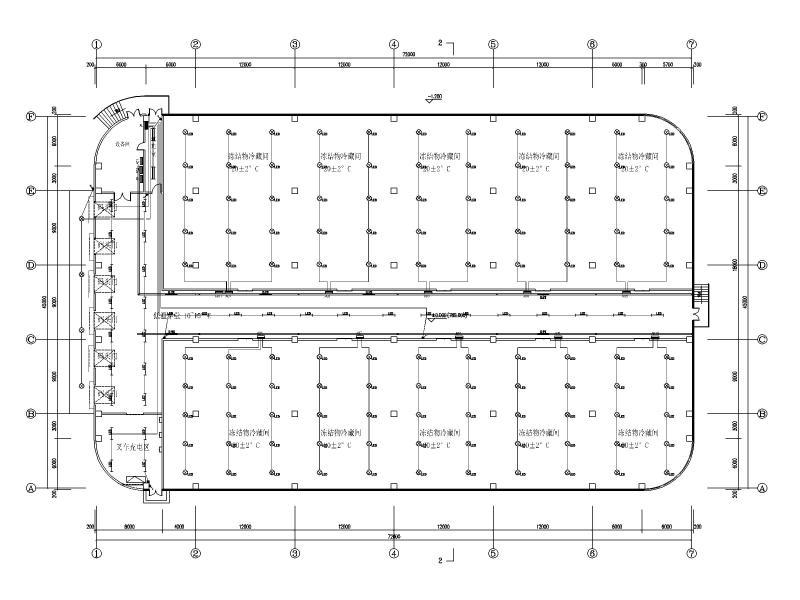

照明平面图

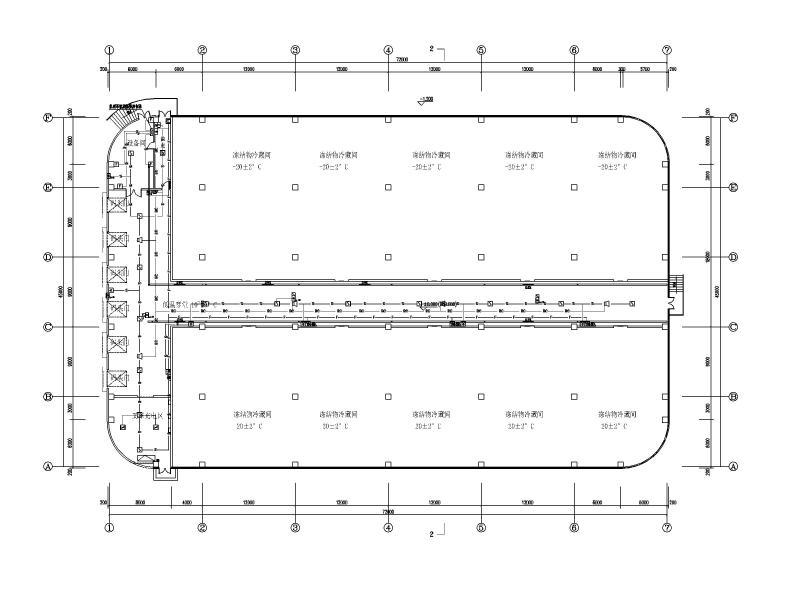

弱电平面图

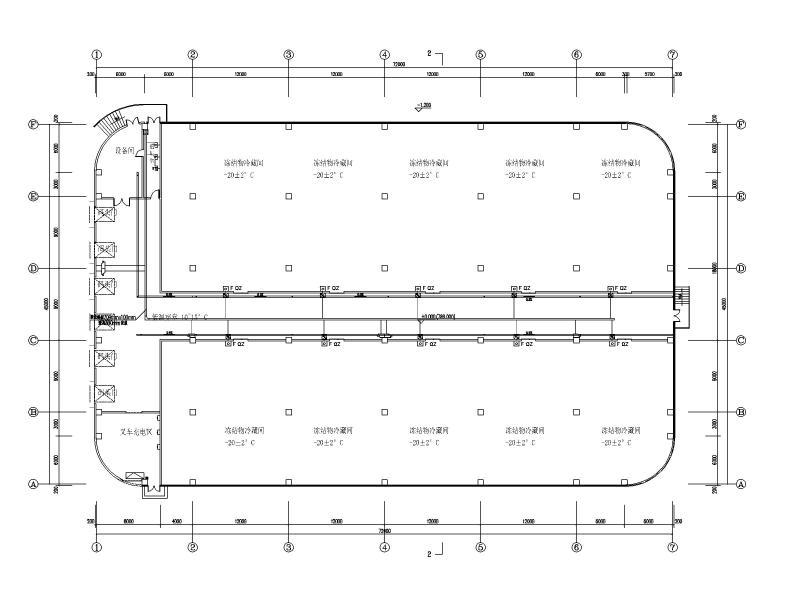

火灾报警平面图

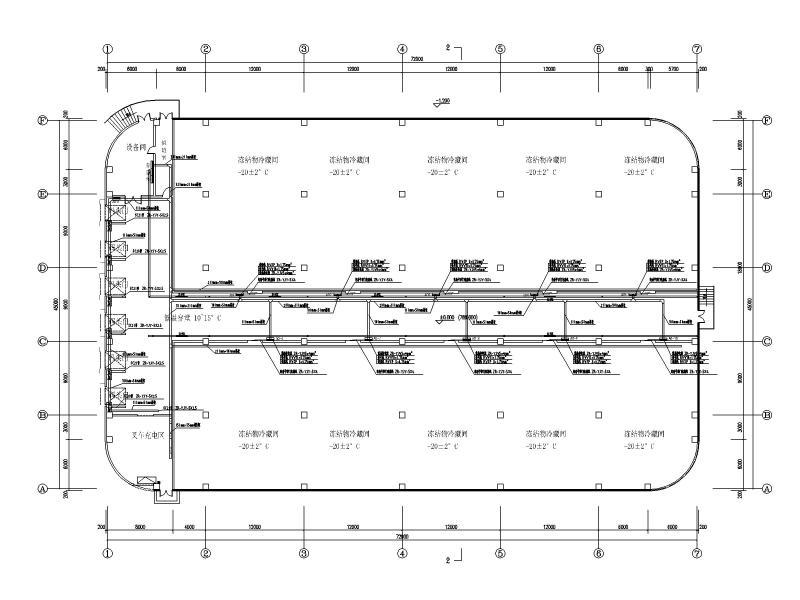

线缆桥架平面图

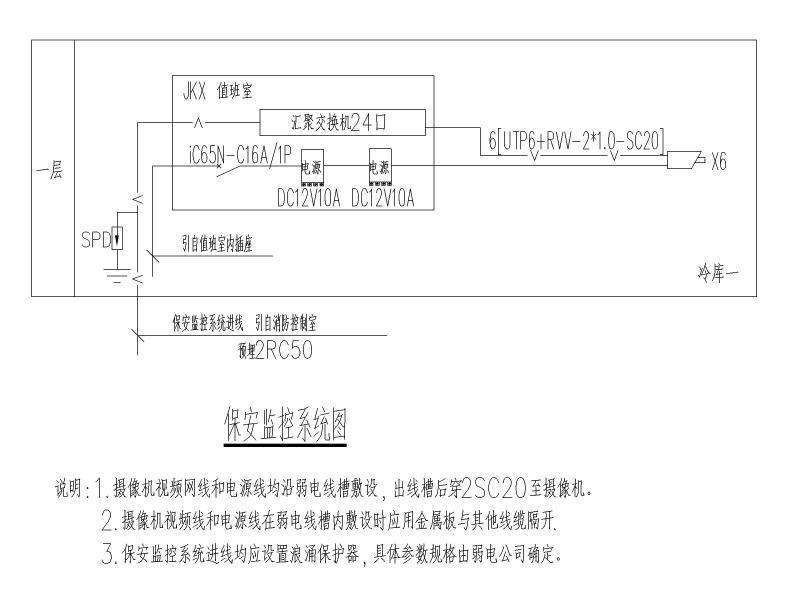

保安监控系统图

氟利昂探测系统图

电子膨胀阀接线图
