3000平粮仓电气施工图纸

  • 建筑类别:工业建筑
  • 建筑高度类型:单层建筑
  • 建筑设计面积:2913.6平方米
  • 建筑地上层数:1层
  • 图纸设计深度:施工图
  • 图纸设计格式:CAD2000
  • 设计年代:近代
  • 节点大样:等电位联结
  • 负荷等级:三级
  • 防雷等级:第三类
  • 接地方式:TN-C-S
  • 项目所在地:贵州
  • 强电设计:供配电系统,电气照明,建筑物防雷,接地安全,其它

该附件为贵州某粮仓(仓库) 电气施工图

概况:
该项目为贵州省某市粮油仓储物流交易中心项目 -六号粮仓。该建筑共一层,建筑高度约为12.05米,建筑面积为2913.6平方米。属丙类建筑,耐火等级为二级。
该项目平房仓电源由库区变、配电所电缆直埋引入,低压系统接地形式为TN-C-S式,PEN线在进建筑物时做重复接地,分出一根专用PE线和N线,PE线、N线严格分开,不得混接。

设计范围:
该项目包括六号粮仓的照明系统设计,动力系统设计,防雷接地系统设计。

部分图纸摘录:

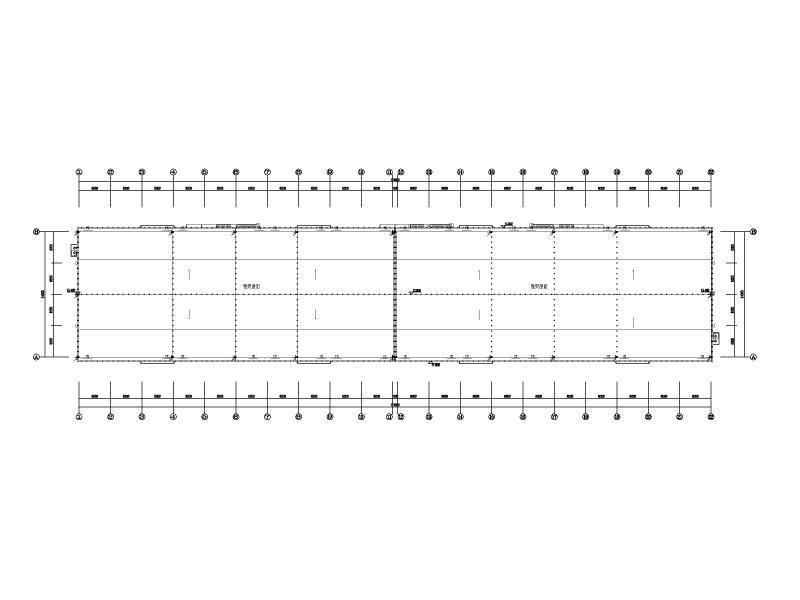

电气平面布置图

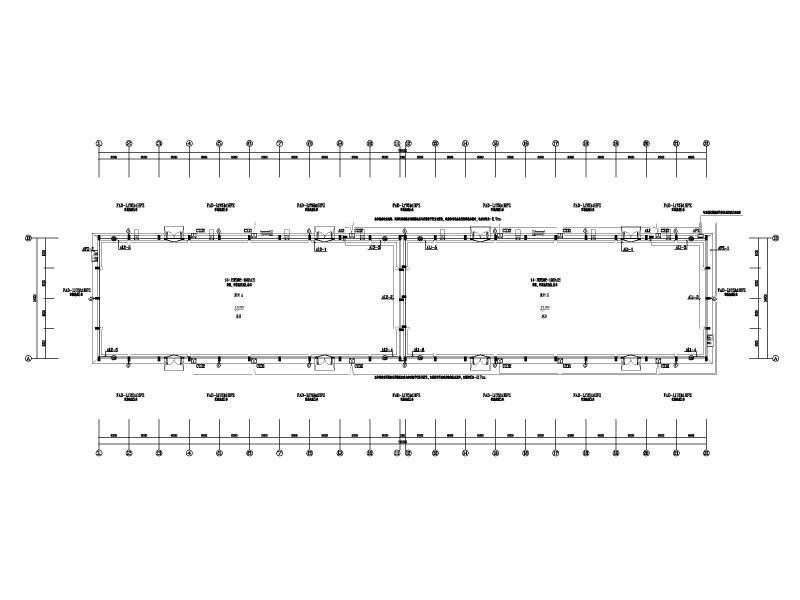

防雷平面图

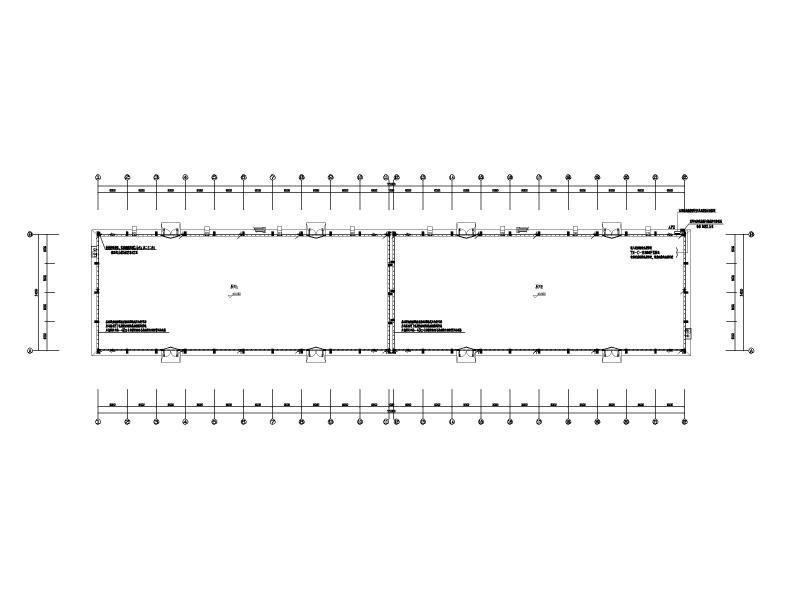

接地平面图

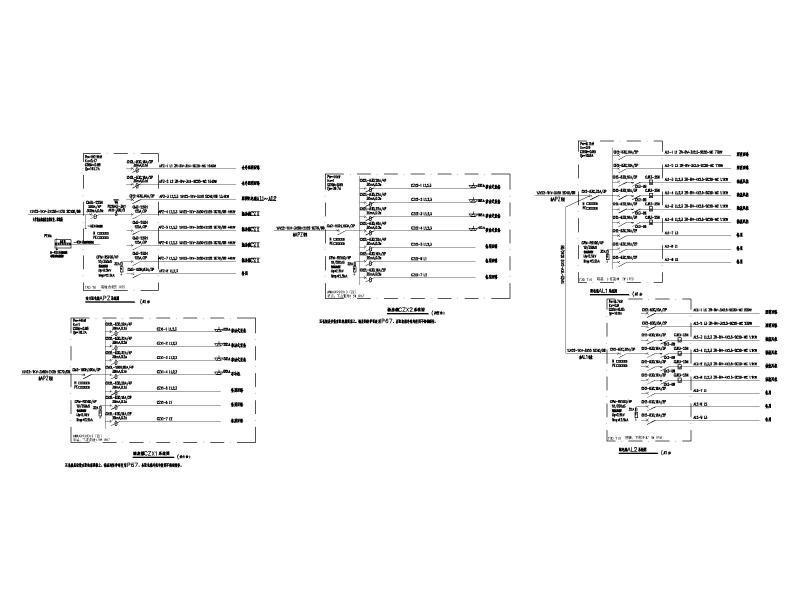

配电箱系统图

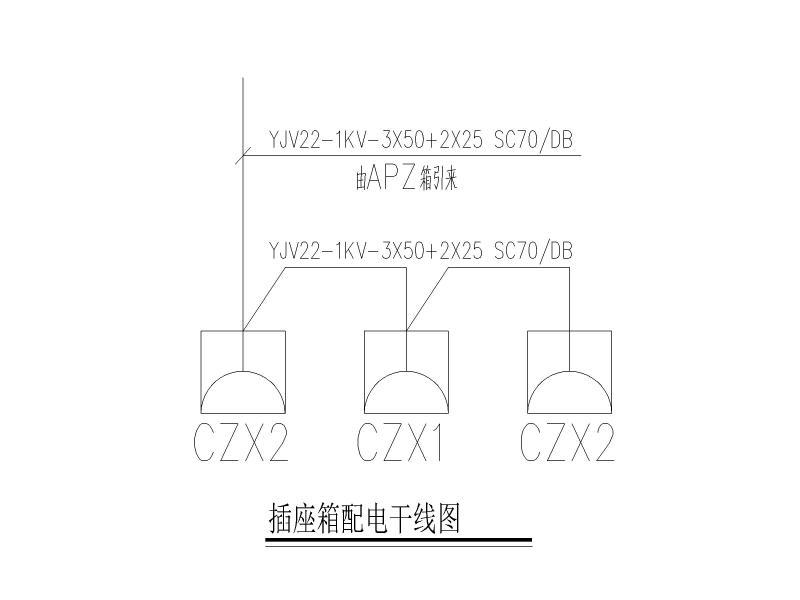

插座箱配电干线图
MEB系统图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 粮仓施工图纸 - 1
    粮仓施工图纸 - 1
  • 粮仓施工图纸 - 2
    粮仓施工图纸 - 2
  • 粮仓施工图纸 - 3
    粮仓施工图纸 - 3
  • 粮仓施工图纸 - 4
    粮仓施工图纸 - 4
  • 粮仓施工图纸 - 5
    粮仓施工图纸 - 5
  • 粮仓施工图纸 - 6
    粮仓施工图纸 - 6
以上是部分截图,请下载附件后查看完整高清内容
