化工罐区固定泡沫灭火系统、固定冷却水系统

一、概述

该资料为xxxxxxxxxx 年产xx万吨xxx纤维罐区项目 给排水设计。罐区分两部分,MEG储罐EG储罐,5000m3/x6,丙A类。SEG储罐,150m3/x2,丙A类。DEG储罐,150m3/x2,丙A类。该资料内容包括泡沫系统、固定冷却水系统、生产污水排水系统及雨水排水系统。室外消火栓布置在本图中不反映,详见给排水总图。

2、给排水系统说明

(1)罐区 设计说明

罐区主要储存介质为MEG、SEG和DEG,均为水溶性可燃液体,按火灾危险性划分,均属于丙A类。罐区共设有12座立式储罐,均为固定顶罐。其中粗MEG储罐8只,公称容积5000m3/,直径22米,罐壁高度13.7m;SEG储罐2只,公称容积150m3/,直径6.31米,罐壁高度5m;DEG储罐2只,公称容积150m3/,直径6.31米,罐壁高度5m。根据《石油化工

企业设计防火 》,MEG储罐应设固定消防冷却水系统、泡沫灭火系统和灭火器,SEG/DEG储罐应设移动消防冷却水系统、泡沫灭火系统和灭火器。

消防冷却水系统采用移动式水枪冷却,着火罐冷却强度为0.8L/ms,邻近罐冷却强度为0.7L/ms。消防冷却水系统采用固定式冷却水系统,着火罐冷却强度为2.5L/minm2/,邻近罐冷却强度为2.5L/minm2/。火灾最不利时, MEG储罐着火,罐壁周围1.5倍直径范围内临近罐超过3个,冷却水量按3个储罐消防水量,设计消防冷却水流量为118.3L/s,火灾延续时间6小时,设计消防冷却水量为2555m3/。MEG罐为着火罐时所需的冷却水量为39.4L/s,设置消防冷却用喷头型号为ZSTM A-T-40/160:喷头公称流量系数K=40、喷水角度160°。单个喷头的流量q=K(10P0.5/=40L/min=0.67L/s(P为喷头工作压力,取0.1MPa),均匀设置80个,水量满足规范要求。SEG/DEG储罐消防冷却水采用移动式水枪,利用厂区消防环网上的室外消防栓供水,水量水压均能满足移动水枪要求。室外消火栓为厂区已有消防设施,不在该资料范围内,本图中不反映(室外消火栓间距不大于60m),详见相关图纸。

储罐消防泡沫系统采用固定式液上喷射低倍数泡沫灭火系统,采用抗溶性泡沫液,泡沫喷淋强度为12L/minm2/,泡沫混合液连续供给时间为25min。罐区西面泡沫泵房内的消防加压泵,经过比例混合器和分配管,把浓度为6%的抗溶性泡沫混合液输送至储罐区,至储罐顶上的空气泡沫发生器,再经过导流板使空气泡沫沿管壁下滑,轻轻地覆盖到储罐液面,将空气与液面隔绝,把火扑灭。MEG储罐泡沫混合液设计流量为76L/s,每座MEG储罐设4只PC24型立式空气泡沫产生器(额定工作压力为0.5MPa),设置辅助泡沫枪2支,每只240L/min,供给时间20min,泡沫混合液用量为123.6m3/;SEG/DEG储罐泡沫混合液设计流量为6.3L/s,每座SEG/DEG罐设1只PC8型立式空气泡沫产生器(额定工作压力为0.5MPa),设置辅助泡沫枪1支,每只240L/min,供给时间10min,泡沫混合液用量为11.85m3/。罐区最大最大抗溶性泡沫混合液用量为123.6m3/(其中泡沫液浓度为6%,泡沫液用量为7.4m3/,用水量为116.2m3/)。根据《石油化工企业设计防火规范》8.4.4条罐区消防用水量为泡沫混合液用水量及冷却用水量之和,罐区设计消防冷却水量为2555m3/,罐区泡沫混合液用水量为116.2m3/,故罐区消防用水量为2671.2m3/。

所有储罐内部均设泡沫溜槽加以缓冲;每个泡沫产生器用独立的混合液管道引至防火堤外;连接泡沫产生器的泡沫混合液立管用管卡固定在罐壁上,管卡间距不超过3m;立管下端设锈渣清扫口。防火堤内泡沫混合液管道采用埋地与架空敷设结合,通过金属软管与罐壁上的泡沫混合液立管连接,并有3‰的放空坡度坡向围堰外。在固定式泡沫灭火系统的泡沫混合液主管道上应留出泡沫混合液流量检测仪器的安装位置;在泡沫混合液管道上应设置试验检测口;对应每个泡沫产生器的泡沫混合液体管道,在防火堤外距地面0.7m处设置带闷盖的管牙接口,并在接口上设现场压力表;沿防火堤外均匀布置减压稳压室外泡沫消火栓,泡沫消火栓的间距≤60m;罐区每个出入口设置灭火毯2块;消防泡沫系统将泡沫混合液输送到被保护储罐的时间不大于5min。

罐区火灾类型同为严重危险级液体火灾,每具灭火器最小配置灭火级别为89B,灭火器最大保护面积为0.5m2//B,手提式灭火器最大保护距离为9m,推车式灭火器最大保护距离为18m,。根据《石油化工企业设计防火规范》,罐区每400m2/设置一具手提式灭火器,罐区设置MPT65推车式14具、MP9手提式泡沫灭火器10具。

(2)罐区排水系统设计说明

罐区围堰设地沟及集水坑,收集雨水及事故排水。其中罐区围堰内集水坑收集排水后,采用重力排水管道排至围堰外的雨污切换阀门井,经阀门切换,初期雨水及事故消防排水经后继水封井(详见总图布置)流入厂区生产污水管网,洁净雨水直接进入厂区雨水管道系统。绿化带及道路下埋地管道的最小覆土深度应≥0.7m。

二、标注

该资料图中所注尺寸:标高以米计,其余以毫米计。

所注标高以罐区内地坪±0.000为相对标高。相当于绝对标高 2.540m。

给水管道所注标高以管中心标高为准,管架上管道以管架顶标高为准,排水管道以管内底标高为准。

图中所注管道间距以管中心为准,管道与建筑物之水平间距以管道中心和建筑物

轴线为准。

三、图纸展示

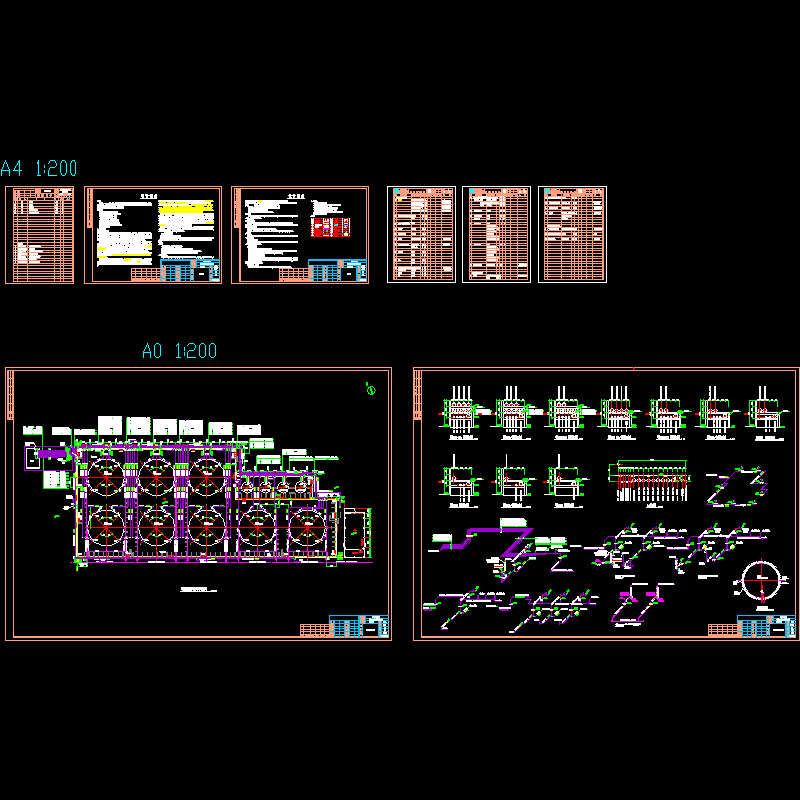

储罐区泡沫消防图

管道截面图

系统图
