张家港学校图书科技楼电气设计CAD图纸(配电系统)

(一).设计依据:

1. 业主提供的设计委托任务书。

2. 本院各工种提供资料。

(二).供电电源:

1. 该项目供电负荷等级为二级负荷. 电源采用三路低压电源供电, 两路引自运动区总配变电站(一路供照明用电,一路供电力和空调用电),另一路引自教学区变电所(供二

级负荷用电),分别以电缆直接埋地引入本大楼总配电室的进线柜, 本单体与总体分界点为进线电缆的电缆头. 重要负荷电源由教学区变电所提供的一路电源作为备用电

源.

2. 使用电压: 照明为单相220V, 电力和空调为三相220/380V.

3. 计量方式: 该项目不设计量.

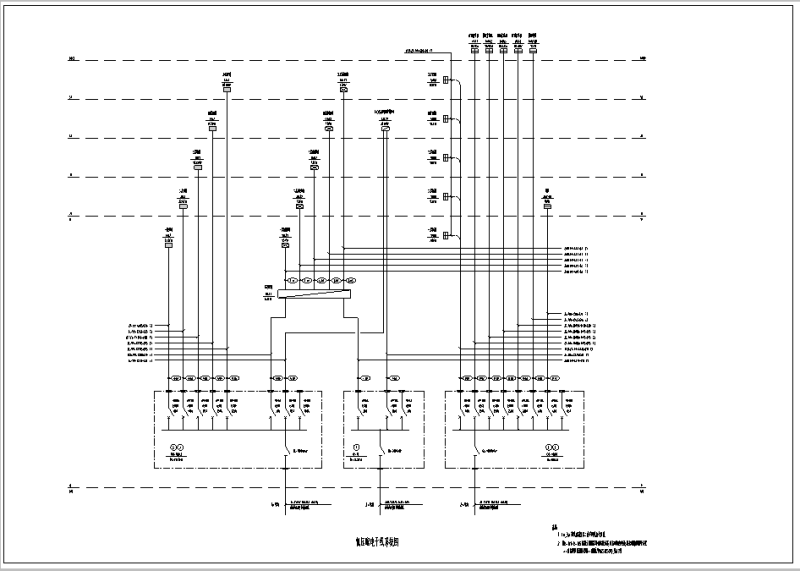

(三).配电系统:

该项目采用放射式-树干式相结合的供电方式. 对重要用电设备采用放射式供电方式,对各楼层的照明和电力空调采用放射式供电方式;部分空调系统采用树干式供电方式, 对一些不重要设备和小容量用电设备采用链式供电方式. 事故照明等重要用电设备采用二路电源。
