中学5层教学、CAD图书馆、科技综合楼建筑扩初CAD图纸

  • 图纸设计深度:扩初
  • 建筑层数:5
  • 设计效果图:无

附件详情

该资料为某中学五层教学、图书馆、科技综合楼建筑扩初图
工程建筑建筑设计结构形式为:框架结构、层数为: 5层、高度为: 21.00米
这份参考资料包括工程作法、门窗表、各层建筑平面、立面、剖面图、楼梯间详图、墙身大样、檐口作法等,共9张图纸
设计功能包括:阅览室、艺术教室、普通教室、接待室、微机房等。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

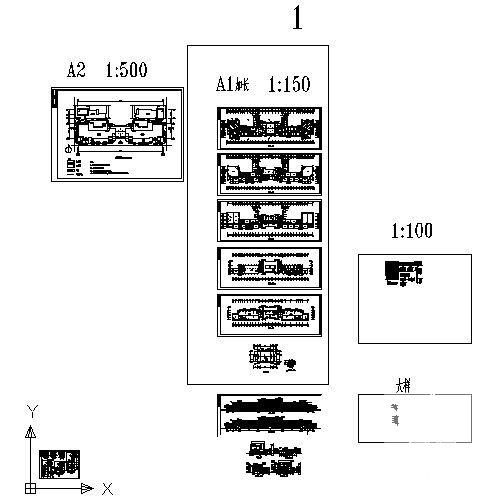

  • 中学5层教学、CAD图书馆、科技综合楼建筑扩初CAD图纸 - 1
    第 1 张图

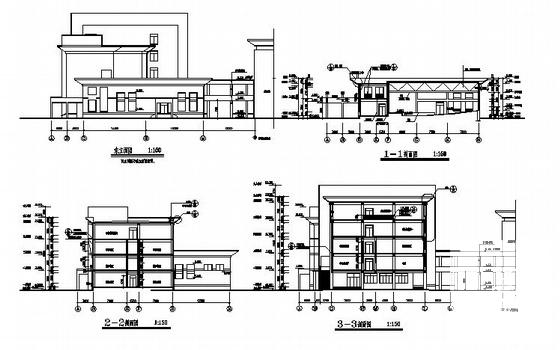

  • 中学5层教学、CAD图书馆、科技综合楼建筑扩初CAD图纸 - 2
    第 2 张图

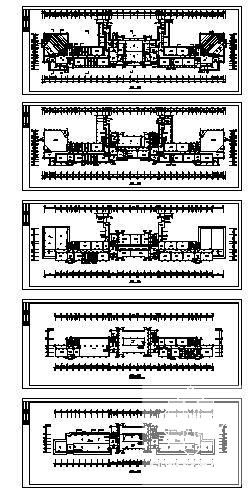

  • 中学5层教学、CAD图书馆、科技综合楼建筑扩初CAD图纸 - 3
    第 3 张图
  • 中学5层教学、CAD图书馆、科技综合楼建筑扩初CAD图纸 - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
