学校4层图书馆电气CAD施工图纸(消防设计说明)
- 建筑类别：文化
- 建筑高度类型：多层建筑
- 建筑地上层数：4层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 参考图纸：19张
- 负荷等级：二级
- 防雷等级：第三类
- 接地方式：TN-S
- 强电设计：低压配电,电气照明,建筑物防雷,接地安全
- 弱电设计： 火灾自动报警系统
附件详情
- 一、电气设计说明
- 二、配电系统图
- 三、 照明平面图
- 四、动力插座平面图
- 五、消防设计说明
- 六、 消防系统 图
- 七、消防平面图
附件详情
本稿件是某学校四层图书馆电气施工图纸，半地下一层，地上四层。电气设计包含变配电系统、照明设计、插座动力系统、消防报警系统。

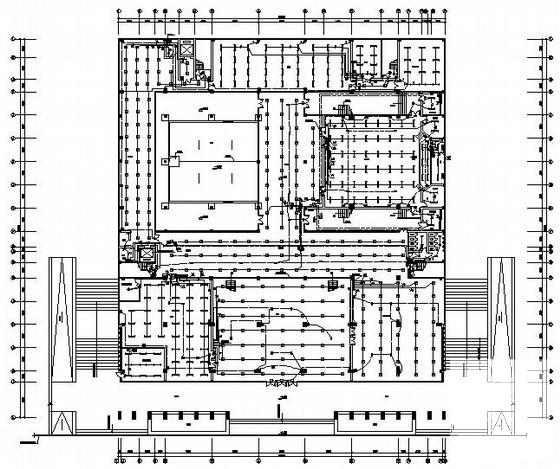

以下是附件的其中一部分截图，共1张，您也可以 搜索 更多您想要的资源
-
