6层服务综合楼给排水CAD施工图纸（游泳池浴室）

资料简介
赚取积分

附件设计说明：有
建筑类别：其他
建筑高度类型：多层建筑
建筑设计结构形式：钢筋混凝土结构
建筑地上层数：6层
建筑地下层数：2层
图纸设计深度：施工图
参考图纸：27张
设计年代：近代
地下室用途：设备用房,其它
生活供水设计：生活给水系统
生产供水设计：热水系统
排水设计：污水系统,废水系统,雨水系统,机房排水,消防排水
消防设计：室外消火栓系统,室内消火栓系统,喷淋系统,湿式灭火系统,灭火器配置系统
供水设备：高位水箱,水泵站,稳压泵,水池
供水方式：市政供水,变频供水,高位水箱供水
供水分区：无
排水体制：污废合流,雨污分流
排水技术：重力排水
火灾危险等级：中危险级Ⅰ级
特殊系统：游泳池
大样节点：水箱,水泵,泵房,卫生间,集水坑,阀门管件,设备房布置
热水供应方式：集中热水供应
项目所在地：贵州

附件详情

资料目录
给水排水设计总说明
使用标准图集名称设备及材料表
地下二层给排水平面图
地下一层给排水平面图
给排水平面图
屋顶层给排水平面图
地下二层消防平面图
地下一层消防平面图
消防平面图
屋顶层消防平面图
卫生间大样图卫生间给排水系统图
浴室大样图浴室给排水系统图
冷水给水系统图
热水给水系统图
排水系统图
热水箱系统图
消火栓给水系统原理图
自动喷淋供水系统图
集水井排污泵安装示意图
水泵房平面布置图
水泵房剖面图
水泵供水系统图

附件详情

该项目位于贵州，服务综合楼为二类公共建筑，建筑物高度为27米。生活用水最高日用水量为205.8m /d，水源利用市政自来水。生活排水量按生活用水量的95%计算，最高日排水量为195.4m 。生活热水系统最大时用水量为24.8m /d（60℃）。室外消火栓系统用水量为20L/S,火灾延续时间为2小时。室内消火栓系统用水量为20L/S,火灾延续时间为2小时。自动喷水灭火系统用水量为30L/S（中危险Ⅱ级）,火灾延续时间为1小时。
，共27张图。

六层给排水平面图

浴室平面大样图一

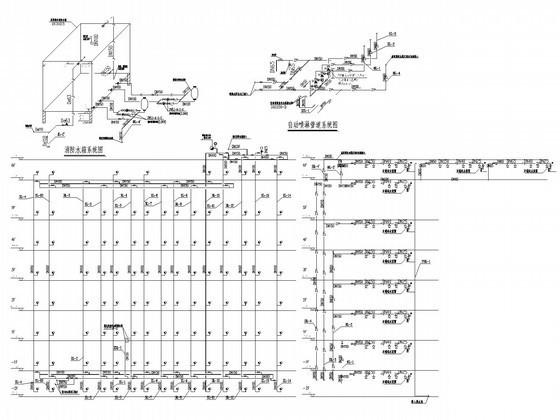

消防系统图

以下是附件的其中一部分截图，共4张，您也可以搜索更多您想要的资源

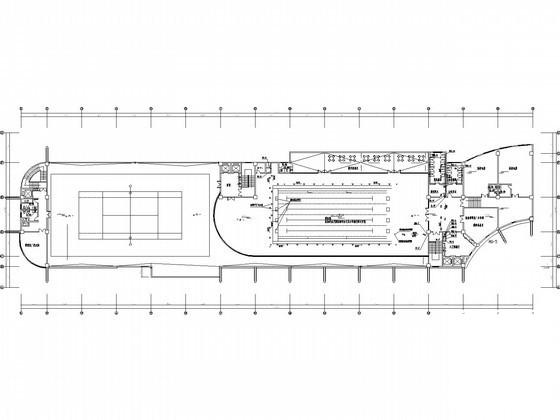

第 1 张图

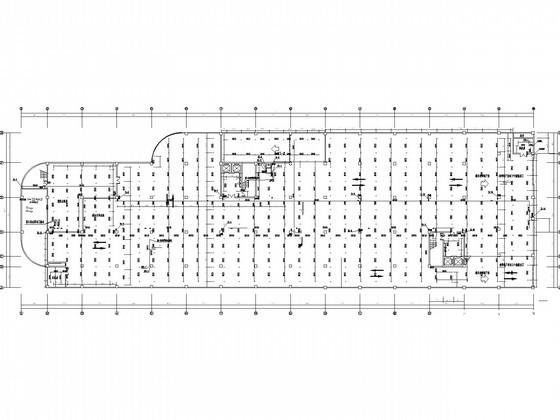

第 2 张图
第 3 张图
第 4 张图

以上是部分截图，请下载附件后查看完整高清内容

发布时间：2022-10-18
评论次数：0

浏览次数：0
文件大小：2.22 MB

收藏次数：0
文件名称：附件-995860587997778955075.rar
