28层开发区外商通关服务综合楼整套给排水施工图纸

  • 建筑类别:综合楼
  • 建筑地上层数:28层
  • 建筑地下层数:3层
  • 设计阶段:施工图设计
  • 设计内容:给排水
  • 地下室用途:车库

附件详情

项目概要
1. 本项目为外商通关专用服务设施项目工程,主要功能为大连海关为外商通关服务的综合办公楼。地点位于大连市经济技术开发区内。
2. 本项目为改建、扩建项目,是对此地块原有的东北金融大厦进行改造,并在大厦东侧新建裙房。
3. 本建筑层数为地下3层,地上28层。28层以上部分为电梯机房及设备间和结构构造层。
地下部分:地下三层,地下二层为设备用房,地下一层为停车库。
地上部分:1-4层为对外的服务办公及对内的服务用房,5-28层为办公用房。
4. 建筑高度:98.10米,总建筑面积:60395.00平方米
5. 建筑类别为一类高层建筑,耐火等级为一级。
6. 该项目市政给水排水规划为:给水:在本建筑物北侧有市政环状给水管道,供水压力为0.30MPa,管径DN200.排水:在本建筑南侧有市政排污管网,管径D300。雨水:在本建筑南侧有市政雨水管网,管径D300。
该项目设有生活给水系统、中水回用水系统、屋面冷却水循环系统和补水系统、生活热水系统、直饮水系统、生活污水系统、雨水排水系统、消火栓给水系统、湿式自动喷水给水系统、七氟丙烷气体灭火系统。


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

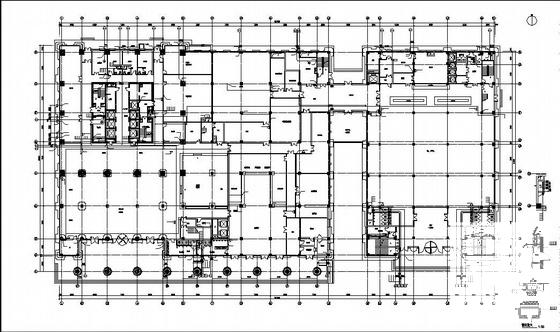

  • 综合楼施工图纸 - 1
    综合楼施工图纸 - 1

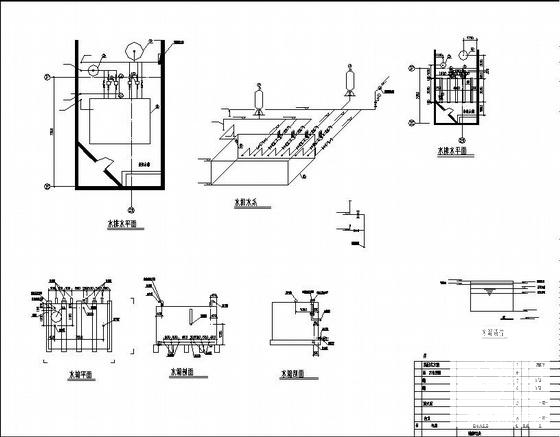

  • 综合楼施工图纸 - 2
