外语学院食堂浴室给排水设计CAD施工图纸

一、单位

本图中的间距尺寸，管径均以毫米计，标高以米计。

二、标高

标高以室内±0.00相对标高,冷,热水及消防管道为管中心标高,排水管为管内底标高。

管道材料 1 生活给水采用1.25MPa高密度聚乙烯PPR管,采用热熔连接, 出墙管内底标高为-0.70米。

三、室内污水管

1废水管,通气管,雨水管均采用UPVC管,粘接, 出墙管内底标高为-0.90米管道安装及伸缩节设置详见建筑排水硬聚氯乙烯管道工程技术规程。

2 消火栓给水管 采用镀锌钢管丝扣连接, 出墙管内底标高为-0.70米

3 蒸汽管道采用无缝钢管,焊接。

四、坡度

排水管道坡度 i=2.6%

五、安装

1 管道穿建筑物基础，墙，梁,楼板处应配合土建施工预留孔洞套管，施工图未注明者按《规范》规定尺寸预留。

2 钢立管穿楼板处应做钢套管，套管直径比管径大2号，套管顶部高出地面20mm，底部与楼板底面平，套管与管间填密封膏。

3 给水，消防管道及卫生洁具安装均按《规范》执行。管道支调架安装见国标89S175及S161.

5 卫生清洁具及洗涤盆由业主自理安装见99S304

六、消防

1 室内消火拴为SN65型,栓箱内置长25米衬胶水带，19水枪,采用钢制-铝合金玻璃门消火栓箱

2 灭火器配置见平面, 每个灭火器设置两具MFAC4x2磷酸盐干粉灭火器

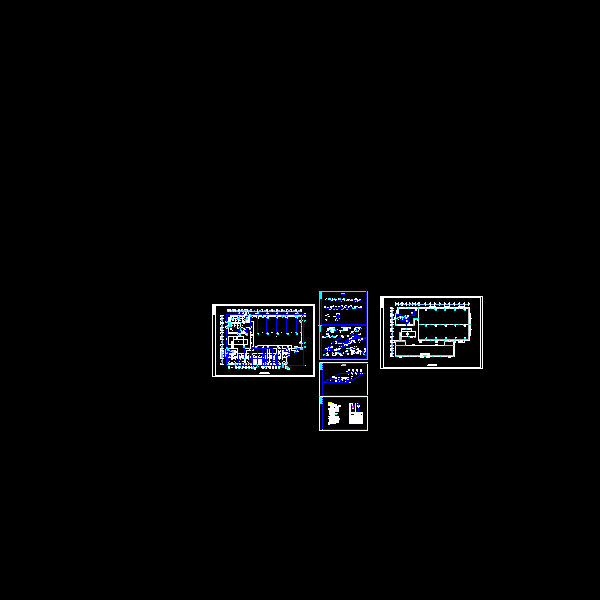

七、图纸展示

图

给水系统图

排水系统图

屋顶平面图

一层平面图
