17层办公楼电气施工图纸(车库及人防)(火灾自动报警)

  • 建筑类别:办公,商业
  • 建筑高度类型:高层建筑
  • 建筑地上层数:16层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:57张
  • 设计年代:近代
  • 地下室用途:车库
  • 负荷等级:一级
  • 防雷等级:第三类
  • 接地方式:TN-S
  • 项目所在地:江苏
  • 强电设计:低压配电,电气照明,建筑物防雷,接地安全,其它
  • 弱电设计: 火灾自动报警系统 ,综合布线系统,通信系统,有线电视和卫星接收系统,信息网络系统

附件详情

  • 1、电气设计说明
  • 2、配电箱系统图
  • 3、火灾报警系统图
  • 4、电气竖向干线图
  • 5、漏电火灾报警系统图
  • 6、电气系统图
  • 7、火灾自动报警系统图
  • 8、干线及接地平面图
  • 9、空调平面图
  • 10、插座平面图
  • 11、照明平面图
  • 12、 弱电平面图
  • 13、屋顶 防雷平面图
  • 14、消防平面图
  • 15、应急照明平面图
  • 16、信号及预埋管平面图
  • 17、火灾报警平面图

附件详情

该附件是大型办公楼全套电气施工图纸(含车库及人防),总共57张。
该项目为16层办公楼,为新建工程,该项目总建筑面积约两万两千多平方米, 地下一层,地上十六层,总高度不超过64.5米.该项目设有普通电梯五台,消防电梯一台.
概况:该项目为新建办公楼,建筑为一类高层公建。属二级保护对象。设置火灾自动报警及消防联动控制系统,火灾报警系统采用控制中心报警系统,消防控制中心设在一层消防控制室,其隔墙的耐火极限不低于 3h ,楼板的耐火极限不低于 2h ,并与其它部位隔开和设置直通室外的安全出口。消防控制室内设有火灾报警控制器、消防联动控制台、应急广播设备、中央电脑、CRT显示器、打印机、电梯运行监控盘及消防专用电话总机、UPS电源设备等。消防控制室内设有直接报警的外线电话。
该项目为该项目位于江苏省苏州市,为全埋式人防地下室,位于地下二层,抗力等级为核6常6甲类,防化等级丙类,总建筑面积7310平 方米,平时为地下汽车库(战时为二等人员掩蔽所,4个人防分区)。电气设计内容包括:低压配电系统、安全接地系统、照明及动力配电、火灾自动报警及联动控制系统等。
设计范围:设计内容包括照明,动力,空调,电话网络,防雷,接地,总等电位联结,漏电火灾报警,火灾自动报警及联动控制装置等.

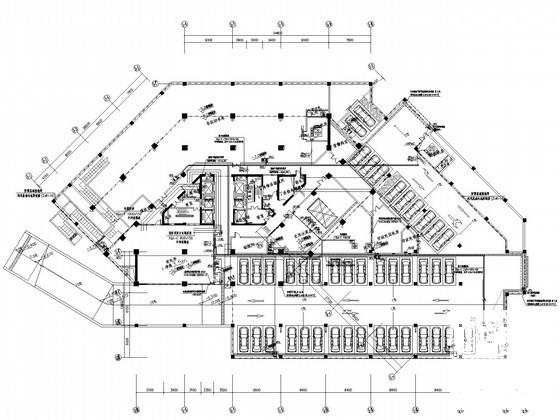

地下一层干线及接地平面图

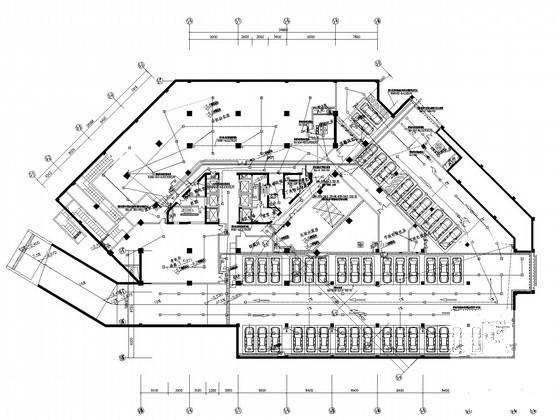

地下一层消防平面图

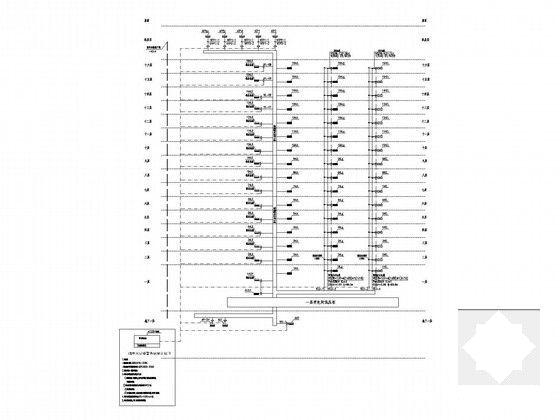

电气竖向干线图

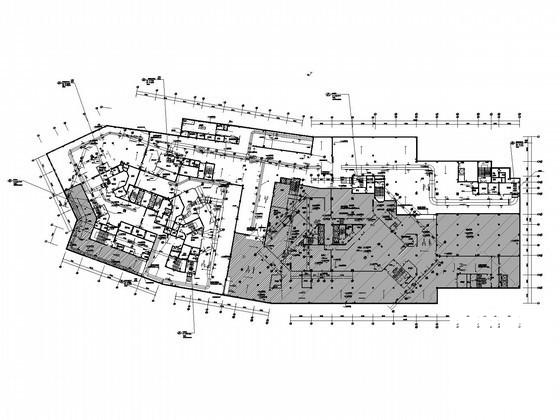

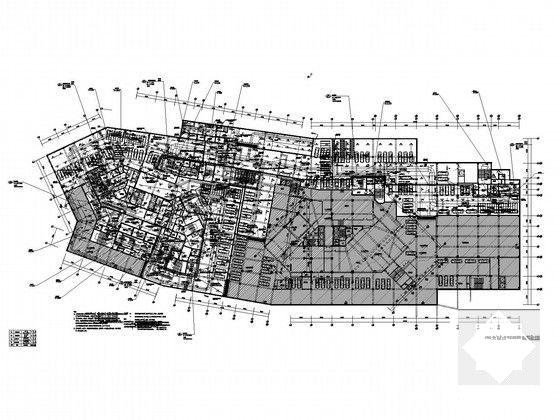

平战结合地下二层人防配电干线平面图

电气系统图一

火灾自动报警系统图

地下二层人防动力配电箱系统图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 17层办公楼电气施工图纸(车库及人防)(火灾自动报警) - 1
    第 1 张图
  • 17层办公楼电气施工图纸(车库及人防)(火灾自动报警) - 2
    第 2 张图
  • 17层办公楼电气施工图纸(车库及人防)(火灾自动报警) - 3
    第 3 张图
  • 17层办公楼电气施工图纸(车库及人防)(火灾自动报警) - 4
    第 4 张图
  • 17层办公楼电气施工图纸(车库及人防)(火灾自动报警) - 5
    第 5 张图
  • 17层办公楼电气施工图纸(车库及人防)(火灾自动报警) - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
