经贸中心高层办公楼电气CAD施工图纸(火灾自动报警)

资料简介
赚取积分

建筑类别：办公, 商业
建筑高度类型：高层建筑
建筑设计结构形式：钢筋混凝土结构
建筑设计面积：14684.97平方米
建筑地上层数：12层
图纸设计深度：施工图
参考图纸：36张
设计年代：近代
负荷等级：一级
防雷等级：第三类
接地方式：TN-S
强电设计：低压配电, 电气照明, 建筑物防雷, 接地安全, 其它
弱电设计：火灾自动报警系统 , 通信系统, 有线电视和卫星接收系统, 信息网络系统

附件详情

1、电气设计说明
2、竖向干线系统图
3、电力系统图
4、综合布线系统图
5、有线电视系统图
6、火灾自动报警系统图
7、电力干线平面图
8、照明平面图
9、插座平面图
10、基础接地平面图
11、弱电平面图
12、电气消防平面图
13、电气消防平面图平面图

附件详情

该附件是经贸中心高层办公楼全套电气施工图纸，总共36张。
该项目经贸中心二期-10#楼。一层为大堂，车库及设备用房。二层至十二层为办公，总建筑面积14684.97平方米，建筑高度为44.1米，为二类高层建筑。所有楼板均为现浇。
设计范围: 1.动力配电系统 2. 照明系统 3. 防雷、接地系统及安全措施； 4.电视、电话与宽带系统。 5.火灾报警和消防联动系统。

3~8层弱电平面图

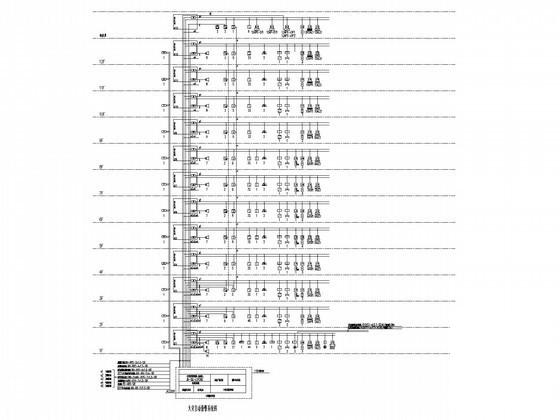

火灾自动报警系统图

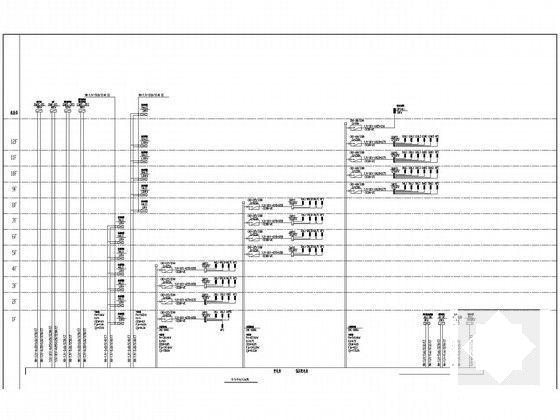

竖向干线系统图

弱电系统图

配电系统图

以下是附件的其中一部分截图，共6张，您也可以搜索更多您想要的资源
