疏港道路沥青铺面及混凝土大板路面CAD施工方案图纸设计

• 位置：河北
• 图纸年代：近代

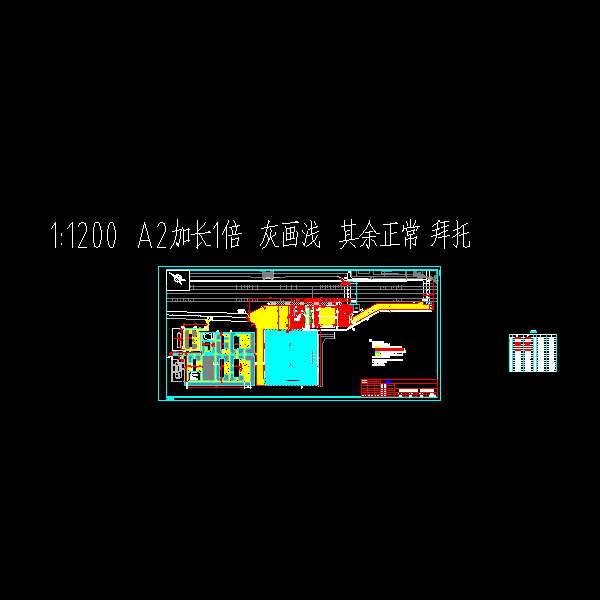

附件详情 本图纸设计内容包括疏港道路范围(沥青铺面)，总面积约26500平米，疏港道路范围(混凝土大板路面)，总面积约13900平米，后辅建区单体小区内铺面：沥青混凝土铺面，总面积约22000平米，停车待磅区范围铺面：混凝土联锁块铺面，总面积约40300平米。 　　…… 　　主要设计荷载：疏港路及待磅区主要设计荷载为载重汽车，最大轴载290kN；单体小区主要设计荷载为维修车辆，最大轴载100kN。 　　…… 　　铺面结构层下地基压实度要求： 　　a)填方区基层底面以下0~800mm深度范围内压实度不小于95%(重型击实标准，下同)，800mm深度以下压实度不小于93%。 　　b)挖方区基层底面以下0~800mm深度范围内压实度不小于95%。 　　沥青混凝土面层技术要求： 　　1)沥青应选用符合“重交通道路石油沥青技术要求”的沥青,沥青采用70号A级道路石油沥青。 　　2)沥青混凝土面层所用粗细集料的技术要求按照<公路沥青路面施工技术规范>(JTG F40-2004)的有关规定执行。 　　…… 　　共9张，编制于2011年。 混凝土板铺面、连锁块铺面与沥青混凝土铺面连接做法 混凝土板与桥梁接缝 码头辅建区陆域平面布置图 锐角形角隅钢筋布置图 胀缝
