上10层连锁酒店装饰电气CAD施工图纸（水暖安装大样三级负荷）
- 建筑类别：宾馆,酒店
- 建筑高度类型：多层建筑
- 建筑设计结构形式：钢筋混凝土结构
- 建筑地上层数：10层
- 图纸设计深度：施工图
- 参考图纸：47张
- 设计年代：近代
- 节点大样：其它
- 负荷等级：三级
- 防雷等级：第三类
- 火灾保护分级：二级
- 接地方式：TN-S
- 项目所在地：青海
- 强电设计： 供配电系统 ,低压配电,电气照明,电气控制,其它
- 弱电设计：视频监控系统,综合布线系统,通信系统,有线电视和卫星接收系统,其它
附件详情
- 1、电气设计说明
- 2、地暖节点大样图
- 3、采暖（地暖）系统图

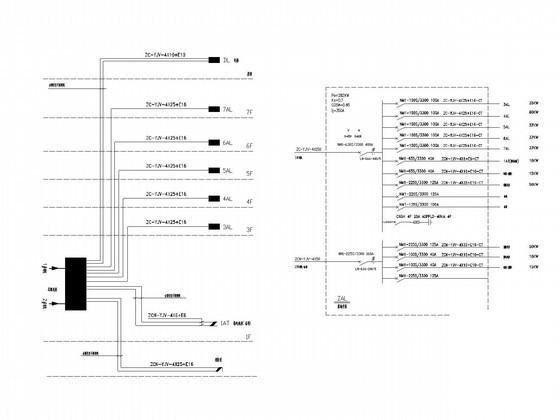

- 4、低压配电干线及总配图
- 5、配电系统图
- 6、热水系统图
- 7、冷水系统图
- 8、综合布线系统图
- 9、有线电视系统图
- 10、 监控系统图
- 11、采暖平面图
- 12、给排水平面图
- 13、房型A/B电气大样图
- 14、污、废水、客房通风及客房给排水大样图
- 15、 弱电平面图
- 16、 照明平面图
- 17、天花平面布置图
附件详情
该附件是连锁酒店装饰电气施工图纸（含水暖安装大样），总共47张。
该项目位于,为快捷酒店装修工程；地上高7层，酒店大堂位于1层，3-7层为客房，共计93套。该资料图包括8-10层全部装修,1层及7层局部装修。
设计内容：照明系统、配电设计、综合布线系统、安防监控系统、有线电视系统、水暖设计等。

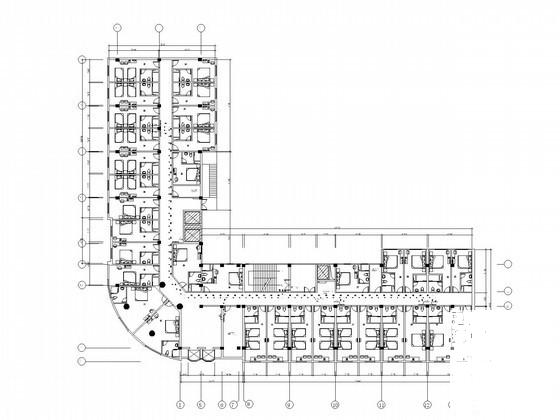

采暖平面图
低压干线、总配图

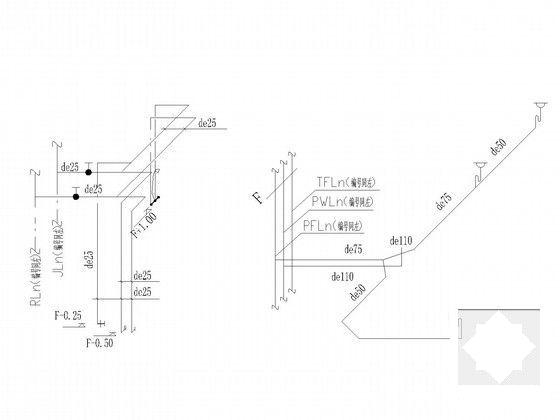

给排水大样

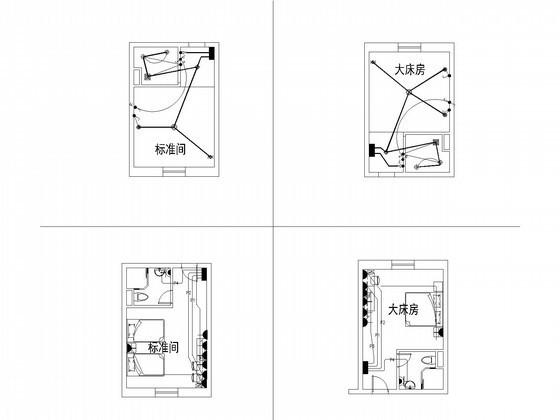

房间A、B型大样图

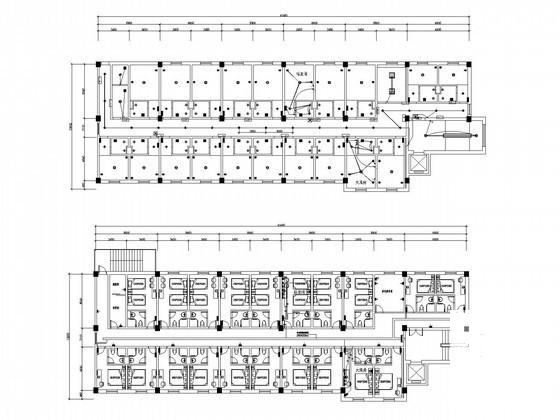

以下是附件的其中一部分截图，共5张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图 -
第 5 张图
以上是部分截图，请下载附件后查看完整高清内容
