一类高层小区强弱电CAD施工图纸

资料简介
赚取积分

建筑类别：住宅
建筑高度类型：高层建筑
建筑设计面积：26564.61平方米
建筑地上层数：33层
建筑地下层数：1层
参考图纸：26张
设计年代：近代
地下室用途：其它
负荷等级：一级
防雷等级：第二类
项目所在地：河南
强电设计：低压配电,电气照明,建筑物防雷,接地安全
弱电设计：火灾自动报警系统 ,通信系统,有线电视和卫星接收系统,信息网络系统

附件详情

1、设计说明
2、配电干线系统图
3、配电箱系统图
4、西单元火灾报警与消防联动系统图
5、东单元火灾报警与消防联动系统图
6、弱电系统图
7、地下室配电平面图
8、地下室照明平面图
9、一层配电平面图
10、三十三层配电平面图
11、机房层配电平面图
12、机房层照明平面图
13、电气接地平面图
14、地下室消防平面图
15、机房层消防平面图
16、地下室弱电平面图
17、一层弱电平面图
18、二至三十三层弱电平面图

附件详情

该附件为一类高层小区强弱电全套施工图纸，共26张。
该项目为一类高层住宅楼，地下层为储藏室，一层至三十三层为普通住宅，共2单元198户。钢筋混凝土剪力墙结构，混凝土灌注桩、筏板基础，总建筑面积26564.61m，建筑高度为99.45m。变电所、消防控制室和消防水泵房全区统一设于本楼外，每单元设强弱电共用竖井一处，地下室设低压分配电室。
设计范围：低压配电、照明工程、防雷与电气保安接地、火灾自动报警与消防联动控制电话、网络、有线电视系统等等。

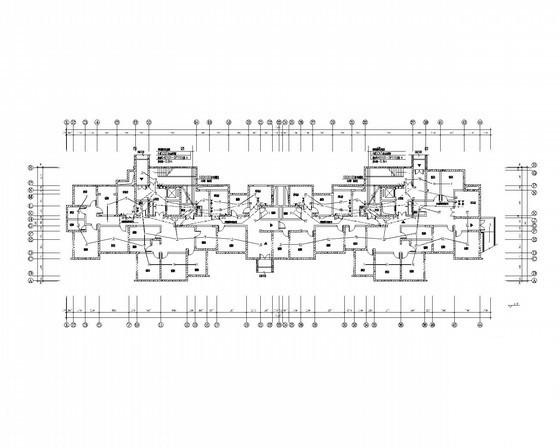

地下室配电平面图

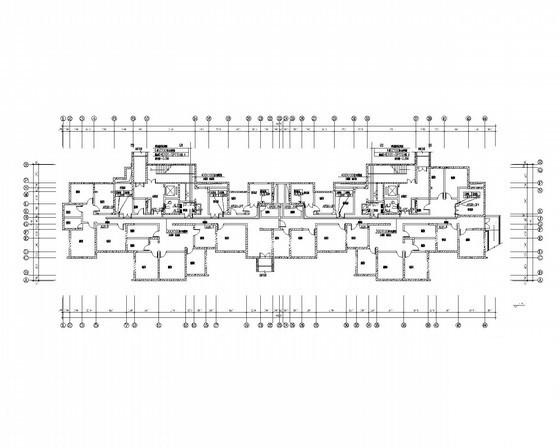

地下室消防平面图

机房层消防平面图

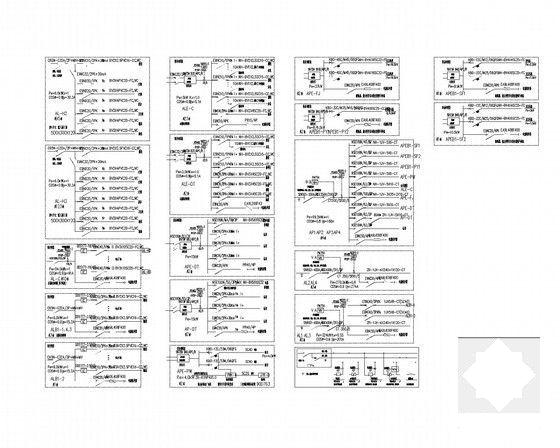

配电箱系统图

弱电系统图

配电系统图

以下是附件的其中一部分截图，共6张，您也可以搜索更多您想要的资源
