高层商住楼的给排水CAD施工图纸(自动喷水灭火系统)

  • 建筑类别:住宅
  • 地上层数:26层
  • 地下层数:2层
  • 设计阶段:施工图设计
  • 供水方式:市政供水
  • 供水分区:更多
  • 设计内容:给排水
  • 设置场所火灾危险等级:中危险级Ⅱ级
  • 地下室用途:人防

附件详情

本建筑四至二十六层A、B、C、D塔为住宅,一至三层为商场,地下一层为汽车库(部分为自行车库),地下二层为六级人防(平时为汽车库)。建筑高度82.30m ,为一类高层商住楼。
设计范围:建筑物内生活给水系统;生活排水系统;雨水系统;自动喷水灭火系统;消火栓系统;人防给排水系统;灭火器配置。
给排水系统:1.给水系统分区:地下二层-三层由市政管网直接供水,四-十层住宅由地下二层泵房给水水泵及屋顶生活水箱联合,减压阀减压后供水,十一-十八层住宅由地下二层泵房给水水泵及屋顶生活水箱联合,减压阀减压后供水,十九-二十六层住宅由地下二层泵房给水水泵及屋顶生活水箱联合供水。
2.屋面雨水采用天沟内排水系统,雨水斗采用87型雨水斗。雨水管及地下室排水管采用焊接钢管,焊接连接。
自动喷淋系统:1.该项目地下二层-三层设置闭式自动喷淋灭火系统,火灾危险等级为中危险Ⅱ级,自喷系统设计流量30l/s,地下二层水泵房设置湿报阀三个,A塔楼消防水箱喷淋出水管在湿式报警阀前接入系统。2.地下一、二层喷头采用直立型玻璃球闭式喷头, 其余各层均采用吊顶型玻璃球闭式喷头,喷头动作温度68℃。
消火栓系统:1.该项目室内消防设计流量40l/s。消火栓充实水柱高度10m,消火栓栓口口径65mm。每层消火栓处均设消防泵启动按钮。水箱间水箱及管道阀门均要求保温。2.该项目消火栓系统竖向分二区,地下二层-三层为低区,四层-二十六层为高区,配置水泵接合器。
该项目全楼均设置磷酸胺盐类干粉固定灭火器 ,地下车库按中危险级B类火灾配置;商场按中危险级A类火灾配置;住宅按轻危险级A类火灾配置。

某高层商住楼的给排水施工图

某高层商住楼的给排水施工图

某高层商住楼的给排水施工图

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源
  • 给排水平面图.dwg
    给排水平面图.dwg

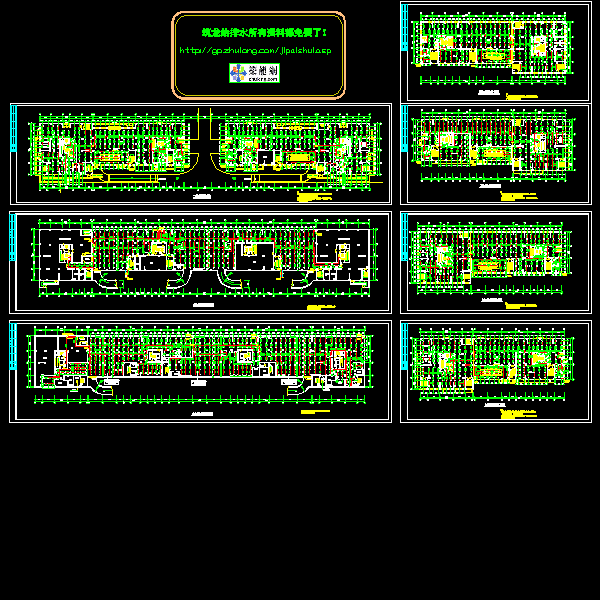

  • 自动喷淋.dwg
    自动喷淋.dwg

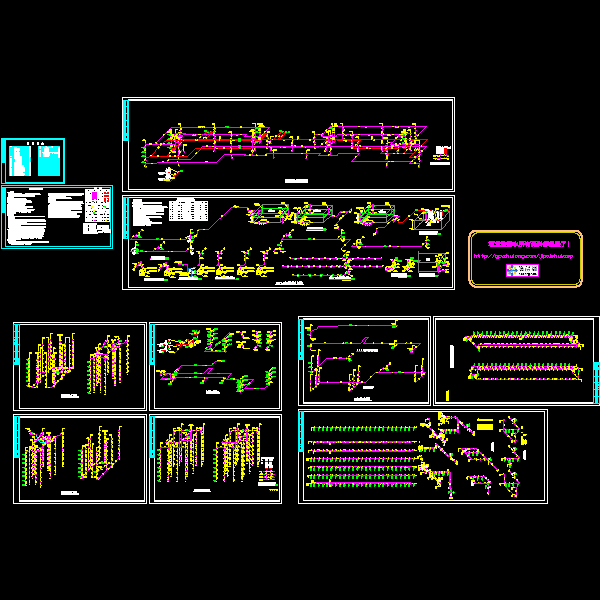

  • 说明及系统图.dwg
    说明及系统图.dwg
以上是部分截图,请下载附件后查看完整高清内容
