12层公寓建筑给排水CAD施工图纸(自动喷水灭火系统)

资料简介
赚取积分

附件设计说明：有
建筑类别：住宅,商业
建筑高度类型：高层建筑
建筑设计结构形式：钢筋混凝土结构
建筑设计面积：22775平方米
建筑地上层数：12层
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：18张
设计年代：近代
地下室用途：设备用房
生活供水设计：生活给水系统
排水设计：污水系统,雨水系统
消防设计：室外消火栓系统,室内消火栓系统,喷淋系统
供水设备：稳压泵
供水方式：市政供水,分区供水
供水分区：两区
排水体制：雨污分流
排水技术：重力排水
火灾危险等级：中危险级Ⅰ级
消火栓用水量室外(L/S)：20
消火栓用水量室内(L/S)：20
特殊系统：压力排水
大样节点：卫生间
项目所在地：北京

附件详情

设计及施工说明
地下室给排水平面图
一层给排水平面图
二-七层给排水平面图
四及五层卫生间给排水平面布置图
九-十二层给排水平面图
厨房及卫生间给排水平面及系统图
二-八层公用卫生间给排水平面及给水系统图
公用卫生间排水系统图
地下室消防平面图
一层消防平面图
二-八层消防平面图
九-十一层消防平面图
十二层消防平面图
十二层消防平面图
消防水箱间及系统图
消火栓及自动喷水灭火系统原理图
给水系统原理图
排水系统原理图

附件详情

项目概要：该项目位于北京，为地上一层商业，二-十二层公寓，地下一层为设备用房及储藏间。。建筑工程耐火等级为地下一级，地上二级，建筑项目等级二级，抗震设防烈度为六度。总建筑面积:22775.59平方米其中地上20453.9平方米，地下2321.69平方米，占地面积为1693.78平方米，建筑高度42.95M，建筑设计使用年限50年，年，屋面防水等级为II级。
该项目设计范围包括：室内给水、排水系统设计；室内、外消防系统设计。（消防系统设计包括消火栓系统、喷淋系统及灭火器配置）。
，图纸共18张。

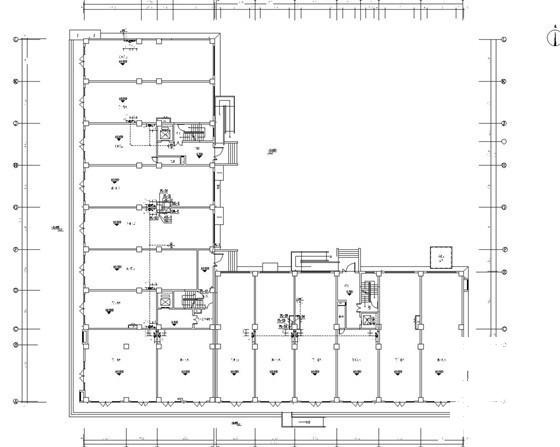

一层给排水平面图

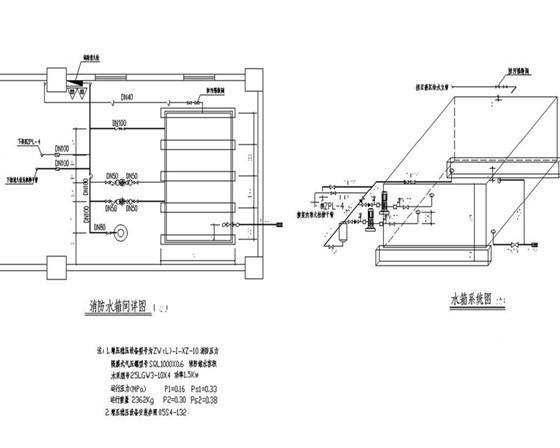

消防水箱详图

消火栓及自动喷淋系统图

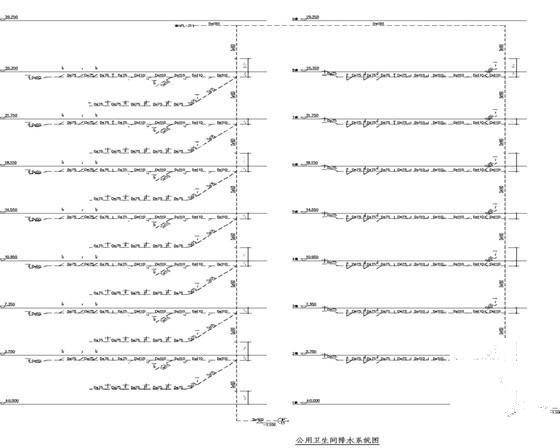

卫生间排水系统图

以下是附件的其中一部分截图，共5张，您也可以搜索更多您想要的资源

第 1 张图
第 2 张图
第 3 张图
第 4 张图
第 5 张图

以上是部分截图，请下载附件后查看完整高清内容
