61层住宅楼消防CAD施工图纸（S型气溶胶灭火系统）
- 附件设计说明：有
- 建筑类别：住宅
- 建筑高度类型：超高层建筑
- 建筑地上层数：61层
- 建筑地下层数：3层
- 图纸设计深度：施工图
- 参考图纸：29张
- 设计年代：近代
- 消防设计：室内消火栓系统,喷淋系统,消防炮系统
- 供水方式：市政供水
- 大样节点：气体灭火,设备房布置
- 项目所在地：广东
附件详情
- 负一层~六十一层消火栓平面图
- 负一层~六十一层喷淋平面图
- S型气溶胶灭火系统设计说明
- 水设备消防平面图
- 消火栓给水系统原理图
- 自动喷水灭火系统展开原理图
附件详情
本稿件为六十一层住宅楼消防全套施工图纸（含S型气溶胶灭火系统），消防设计包含：喷淋系统、消火栓系统、S型气溶胶灭火系统。
，共29张图纸。
负三层喷淋平面图
A1、A2栋二～五层消防平面图
A1栋四十四～四十六层消防平面图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

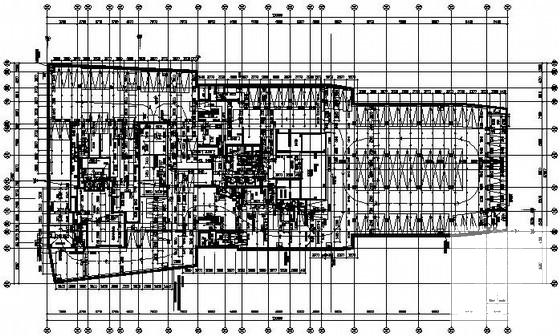

第 1 张图 -

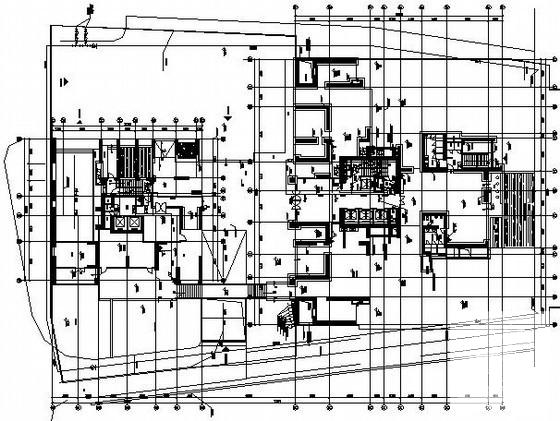

第 2 张图 -

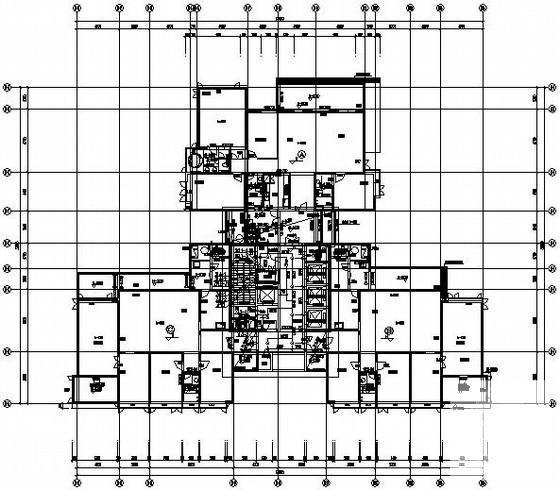

第 3 张图 -

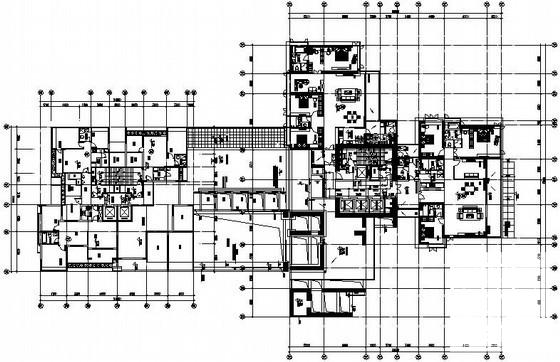

第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-10-13
- 评论次数：0
- 浏览次数：0
- 文件大小：5.79 MB
- 收藏次数：0
-
文件名称：
附件-995860799558570789770.rar
