22层广场大型商业综合楼电气CAD施工图纸118张（地下室、商业裙房、住宅塔楼）

附件详情

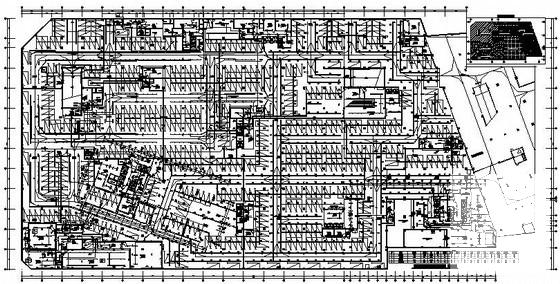

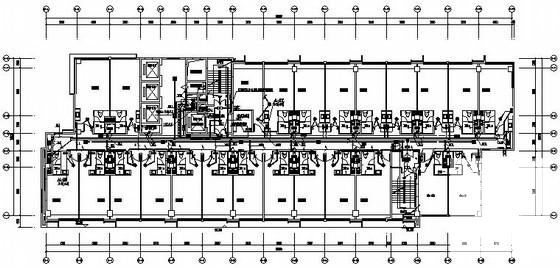

该附件是湖南某广场大型商业综合楼电气施工图纸，建筑包含地下室、商业裙房、住宅与办公塔楼，总共118张，为著名设计院最新图纸。
工程地下二层，其中地下二层部分区域战时为人员掩蔽所，平时主要为设备用房和停车库；地下一层局部为主要为设备用房和停车库，大部分区域（E、F、G、H、I防火分区）为超市，地上裙楼4层，主要为商业用房等，5~22层为两栋塔楼，分别为B塔和C塔，其中B塔为公寓，共18层；C塔为连锁商务酒店，共18层，其中5~13层为客房，14~22层为写字办公用房。
该项目属于一类高层公共建筑，建筑主体高度：B塔为81.85m，其中B塔所属的裙房高度21.35m；建筑主体高度：C塔为85.45m，其中C塔所属的裙房高度16.85m；商业区总建筑面积约127788 平方米，其中地下室建筑面积28856平方米，地上建筑面积98932平方米；地上建筑包括：裙房商业建筑面积40521平方米；B塔建筑面积22970平方米，C塔建筑面积19766平方米；超市建筑面积14545平方米，物业用房建筑面积1130平方米；基础形式为人工挖孔桩，建筑设计结构形式为框架剪力墙，防火分类等级：一类，防火等级一级。
电气设计包含10/0.4kV变配电系统；电力配电系统；照明系统；建筑物防雷、接地系统及安全措施；火灾自动报警系统。
