底层裙房商业高层住宅暖通全套CAD施工图纸

图纸介绍

本建筑物总建筑面积89459m2，地上32层，地下1层，建筑物总高度99.45m。地下一层为停车场、变配电站、制冷机房及其它机房；一层为裙楼作商场用，三至三十二层为住宅。

空调系统

空调计算冷负荷 2600kW（739USRT）

冷源：本建筑物地下一层集中设置制冷机房，选用螺杆式水冷冷水机组两台，冷水供回水温度为7/12℃，冷却水温度32~37℃，总制冷量为734USRT。采用1m3的膨胀水箱定压，膨胀水箱放置在屋顶上。

空调水系统：为一次泵变流量两管制系统，空调冷水系统两用一备。冷却水泵亦两用一备，均设在制冷机房内。

空调方式：，商场空调采用立柜式空调机低速送风全空气系统，设计只作到设备选型、空调机房布置、空调区域内送（回）风管走向及冷冻水管到位，详细设计待二次装修时由甲方另委托设计。

通风系统

地下室制冷机房、水泵房及变配电室均设机械通风系统。

电梯机房设机械排风系统和空调降温。

图片展示：

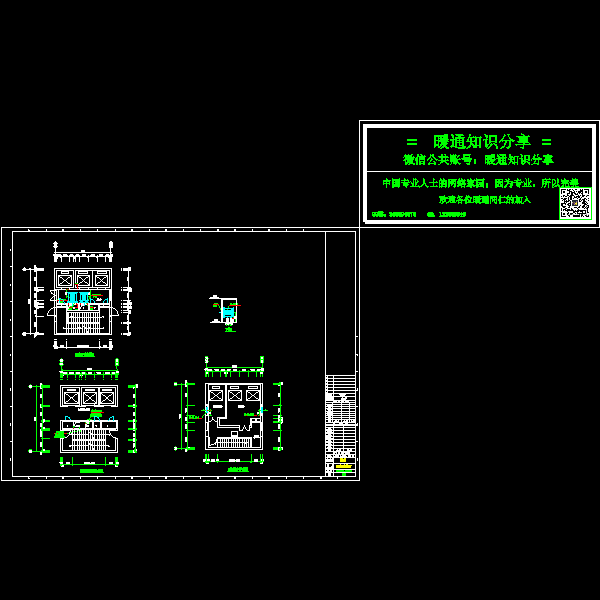

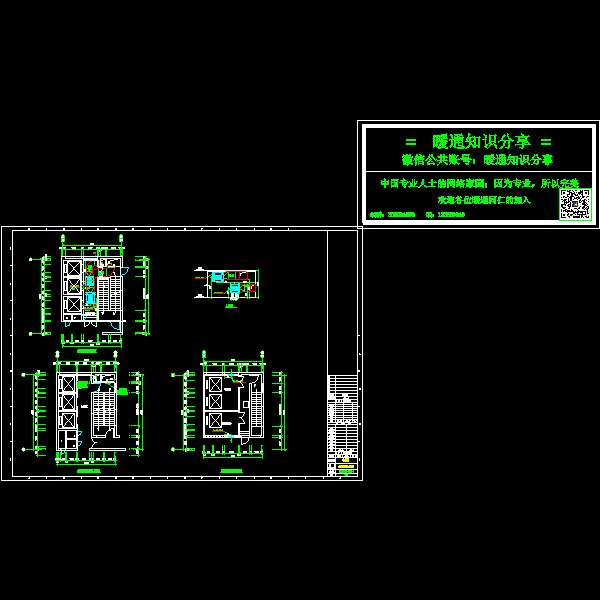

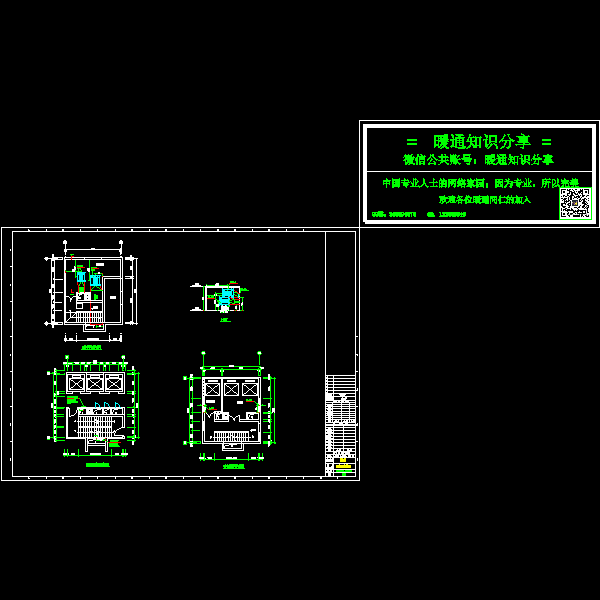

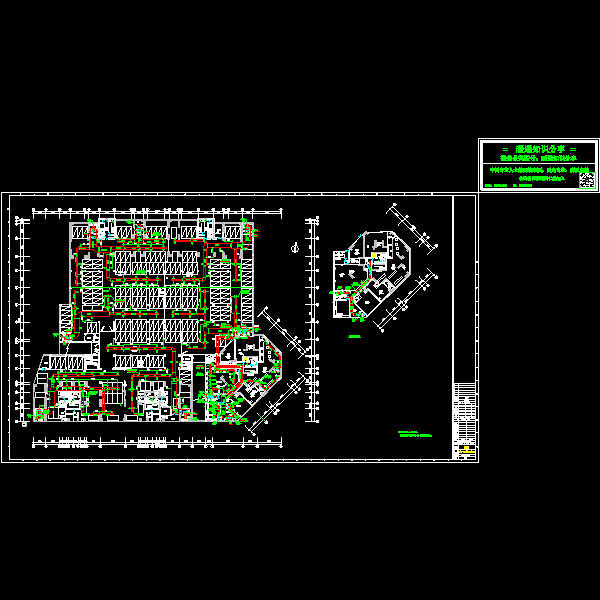

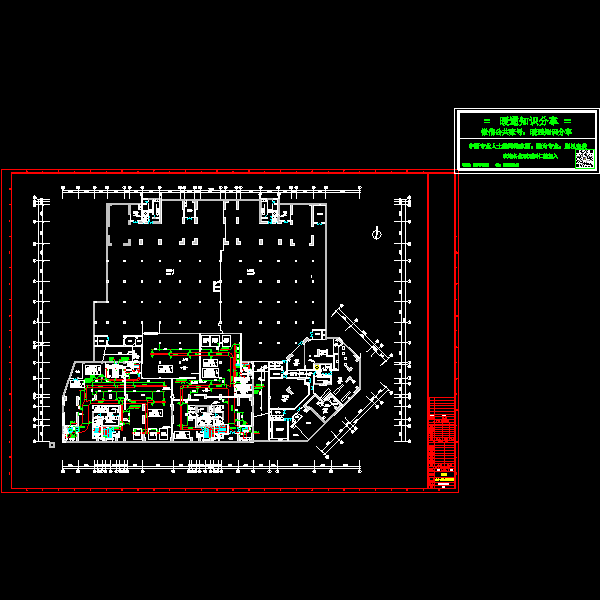

地下一层战时通风平面图

防排烟原理图

机房水系统图
