23层综合楼给排水图纸（一类高层公共建筑）

附件详情

主楼建筑层数二十四层（地上二十三层，地下一层），裙房建筑层数十层（地上九层，地下一层），地下一层是停车场和设备用房及人防工程，地上一层是门厅和停车场，主楼二至二十三层是办公室，裙房二至七层是老年体育活动中心，八、九层室内门球场，二十三层屋面设有水箱间。建筑面积约为33200m，建筑高度98.15m。室内外高差-0.45m。属一类高层公共建筑。
1、生活给水系统：
该项目甲方提供水压是3.0kgf/m，1－ 5层（低区）接城市自来水管网直接供水.其余分两个区（6-14F、15-23F中高区）共用一套生活变频水泵。（生活泵设于室外水泵房）各区所需水量及水压：低区：设计秒流量=3.39l/s 水压=0.28MPa
中高区：设计秒流量=5.04/s 水压=1.2MPa

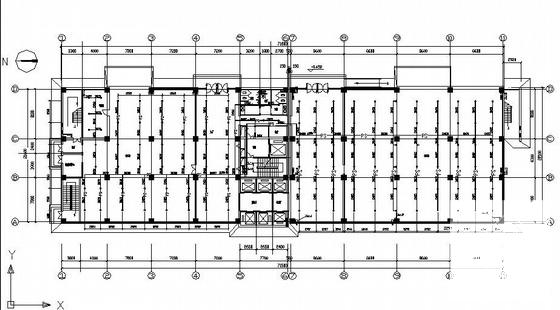

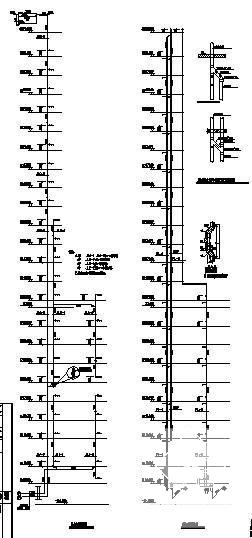

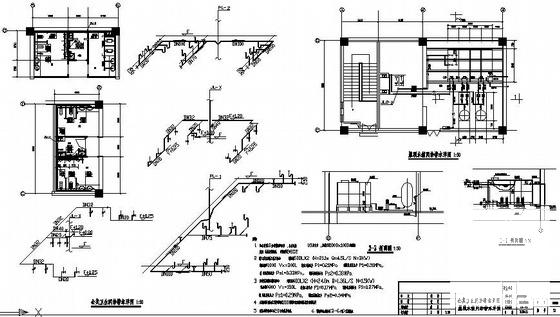

这份参考资料包括该项目给水、排水、消防及喷淋等系统的系统图、分层平面图及局部系统详图等全套图纸。
