长江大学基地给排水设计完整施工图纸(生活给水系统、污水系统、雨水系统、消火栓系统、自动喷水灭火系统、建筑干粉灭火器系统).dwg

  • 建筑类别:教育
  • 建筑高度:多层建筑
  • 建筑面积:51040平方米
  • 地上层数:5层
  • 图纸设计深度:施工图
  • 参考图纸:53张
  • 设计年代:近代
  • 生活供水设计:生活给水系统
  • 排水设计:污水系统,雨水系统
  • 消防设计:室外消火栓系统,室内消火栓系统,喷淋系统
  • 供水方式:市政供水,变频供水
  • 供水分区:两区
  • 排水体制:污废合流,雨污分流
  • 雨水重现期:3年
  • 消火栓用水量室外(L/S):30
  • 消火栓用水量室内(L/S):15
  • 大样节点:卫生间
  • 项目地址:湖北
一、设计概况:
该项目位于长江大学武汉基地内,该项目总建筑面积为51040平方米,由办公科研、AB实验楼三组单体构成。建筑以5层为主,局部为4层,建筑高度24m;属体积规模大于50000m3的多层建筑。
二、设计范围:
1.该资料范围包括红线以内的给水排水、消防等管道系统、建筑灭火器布置及小型给水排水构筑物。
2.室外总水表井至校区给水管和该项目最后一个污(雨)水检查井至校区道路污(雨)水检查井。
三、设计系统:
该项目设有生活给水系统、污水系统、雨水系统、消火栓系统、自动喷水灭火系统、建筑干粉灭火器系统。
1.生活给水系统:
1).给水系统分为二个分区:地下一层至地面二层为低区;三至五层为高区。
2).地下一层至地面二层采用校园给水管网直接供水,引入点水压不小于0.16Mpa。
3).三至五层采用变频供水设备的供水方式。校区在综合实验中心地下室已设置教学区集中生活水泵房,内设100m3生活水箱及变频给水设备,配三用一备给水泵,单台水泵供水流量为Q=45m3/h,压力H=44m,加压后供教学区三~五层生活给水。
4).该项目最高日用水量为132m3/d,最大小时用水量24.75m3/h。
2.生活污水系统:
1).室内卫生间污、废水合流,实验室废水单独排放,室外雨污分流。
2).生活污废水系统:最高日污水量为120m3/d,最大时生活污水量为22.5m3/h。
3).卫生间设置单立管系统,并设伸顶通气,部分设置环形通气管。
4).室内生活污废水汇合后,经化粪池处理后排入学校污水管网。
5).实验室排水经酸碱中和池处理后排入学校污水管网。
3.雨水系统:
1).屋面采用内排水系统,屋面雨水经雨水斗和室内雨水管排至室外雨水井;阳台、外廊雨水排至室外明沟或散水,经明沟集水井排至雨水井。
2).室外地面雨水经雨水口,由室外雨水管汇集,排至市政雨水管。
3).屋面雨水系统排水能力不小于3年重现期的雨水量,并按10年重现期的雨水量设溢流口,溢流口位置详见建施。
4.消火栓给水系统:
1).室内消火栓用水量为15L/s,室外消防水量为30L/s。
2).该项目室外校园给水管网二路供水,满足室外消防用水。
3).消火栓系统采用临时高压系统。校区图文信息中心地下一层设置集中泵房,内设468m3消防水池;消火栓泵二台(一用一备),每台供水流量为30L/s,压力为70m。加压后消防管在校区成环布置,供校区各单体室内消火栓系统。
4).校区最高点图文信息中心屋面设18m3消防水箱,水箱底绝对高度为58.6m。以保证校区各单体室内初期消火栓系统的水量及水压。
5).每层均设置带灭火器组合式消火栓箱,内设DN65消火栓一只,DN65长度为25m衬胶龙带一条,QZ19型直流水枪一支,DN25消防卷盘一个,水泵启动按钮一个及磷酸铵盐手提式灭火器若干。消火栓栓口离地1.10米。
6).为保证消火栓栓口出水压力不超过0.5MPa,均设置减压稳压型消火栓。
7).室外设消防水泵结合器一套,其供水管与消火栓给水管网相连。
8).消火栓泵控制:消火栓二台,一用一备。火灾时,按动任一消火栓处启泵按钮或消防中心、水泵房处启泵按钮均可启动该泵并报警。泵启动后,反馈信号至消火栓处和消防控制中心。
四、图纸展示
长江大学武汉基地给排水设计全套图纸
排水系统图
喷淋平面图
分区轴线示意图
卫生间详图
卫生间详图

以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源

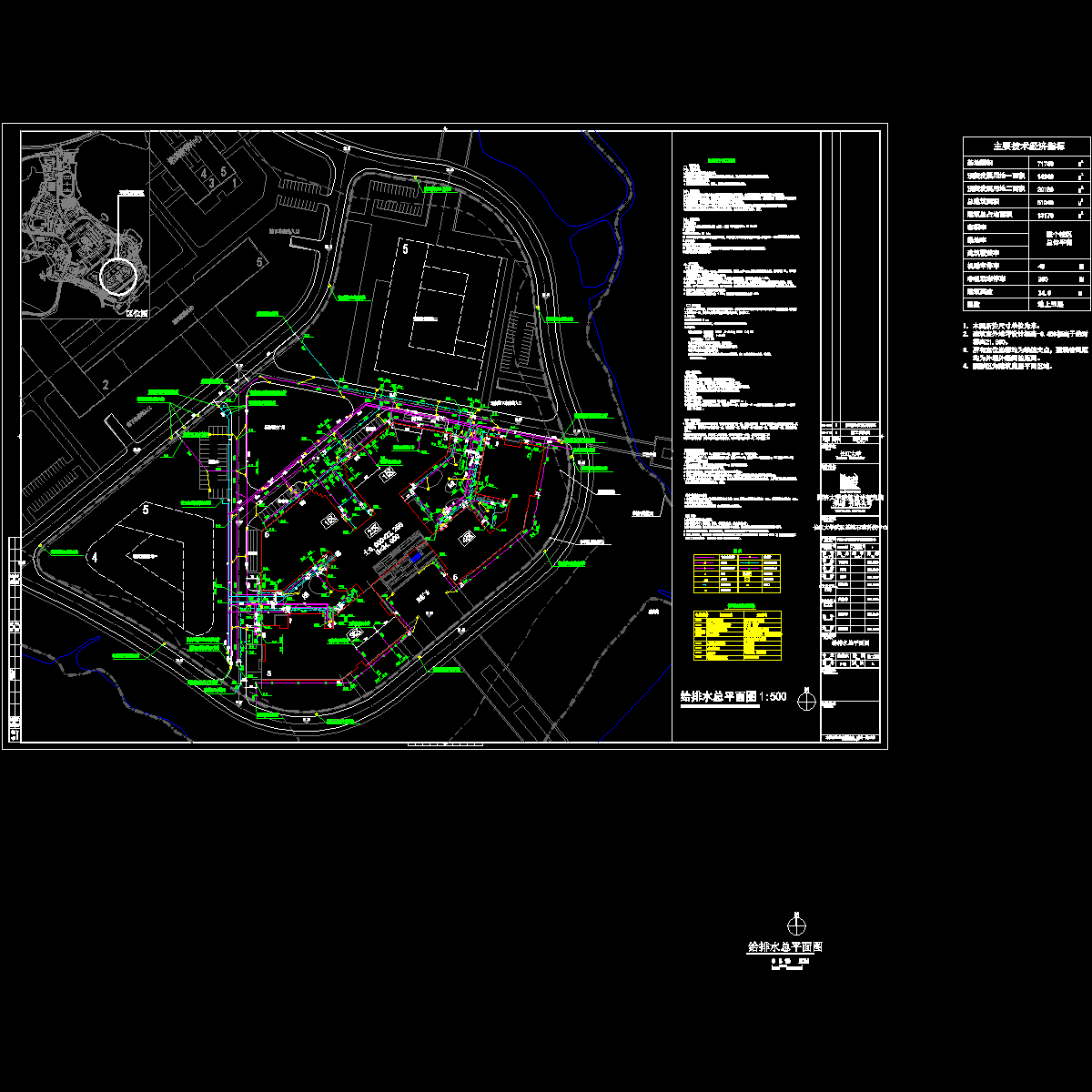

  • 1区0729-gps.dwg
    1区0729-gps.dwg

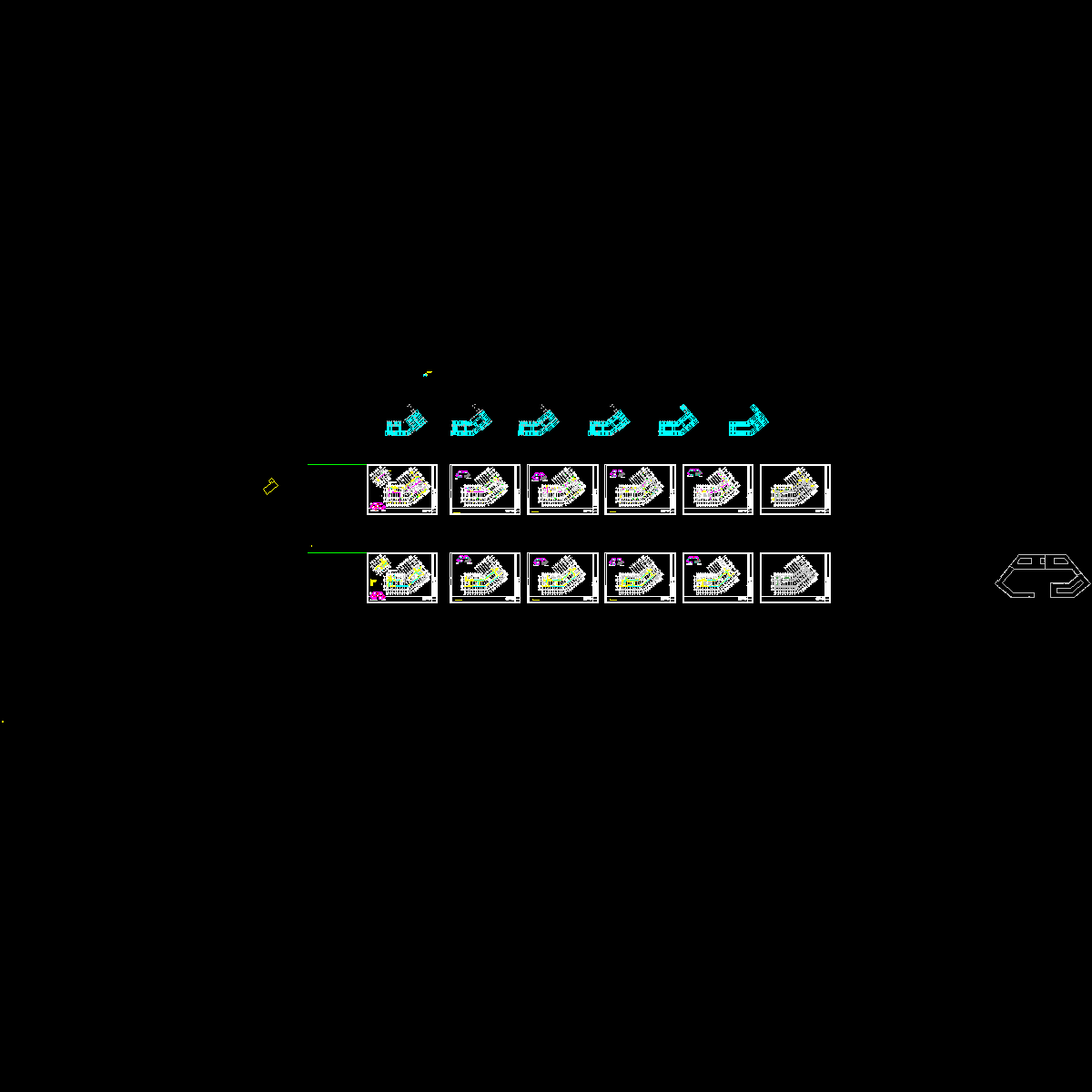

  • 2区(博物馆)-gps0729.dwg
    2区(博物馆)-gps0729.dwg

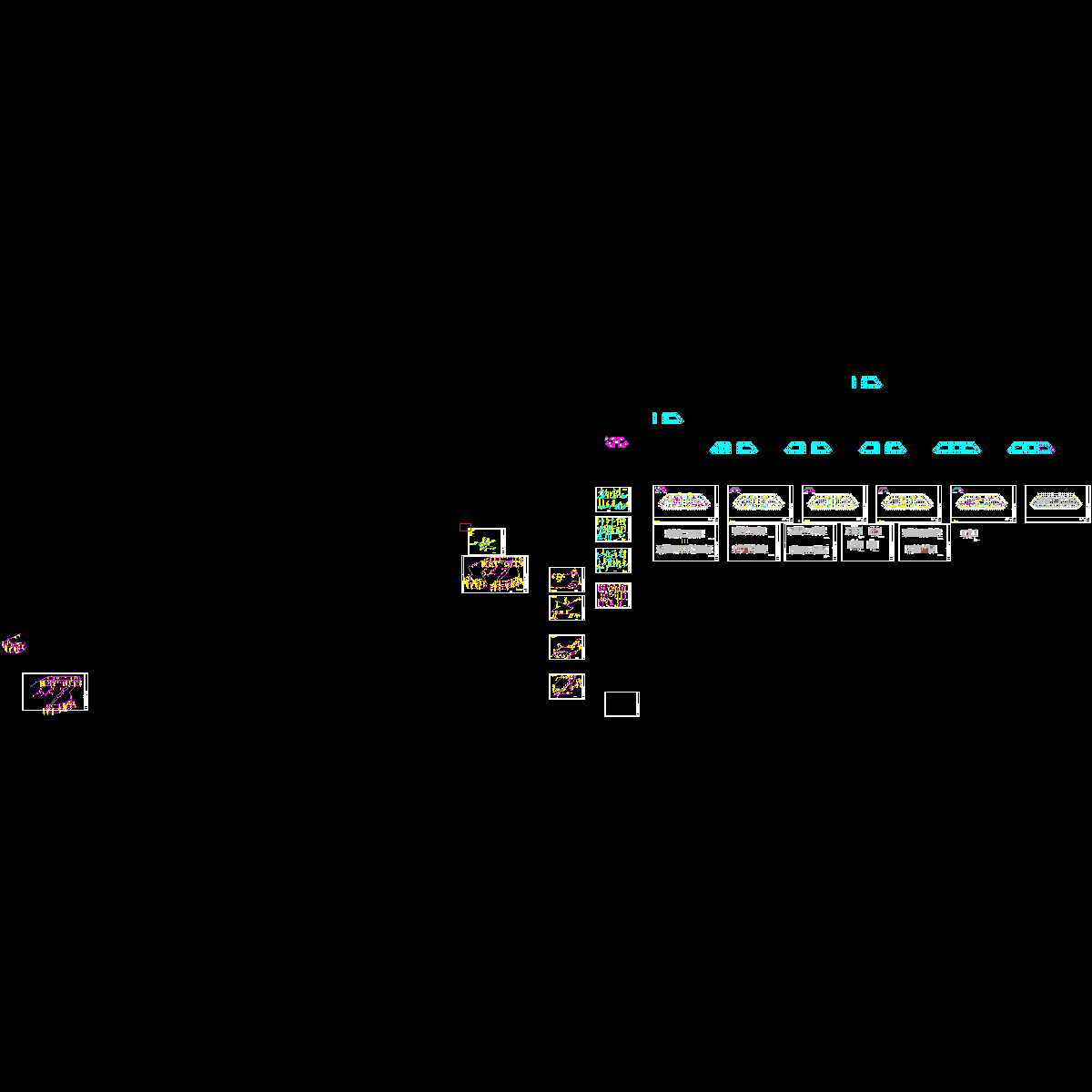

  • 3区(实验a)-0729.dwg
    3区(实验a)-0729.dwg

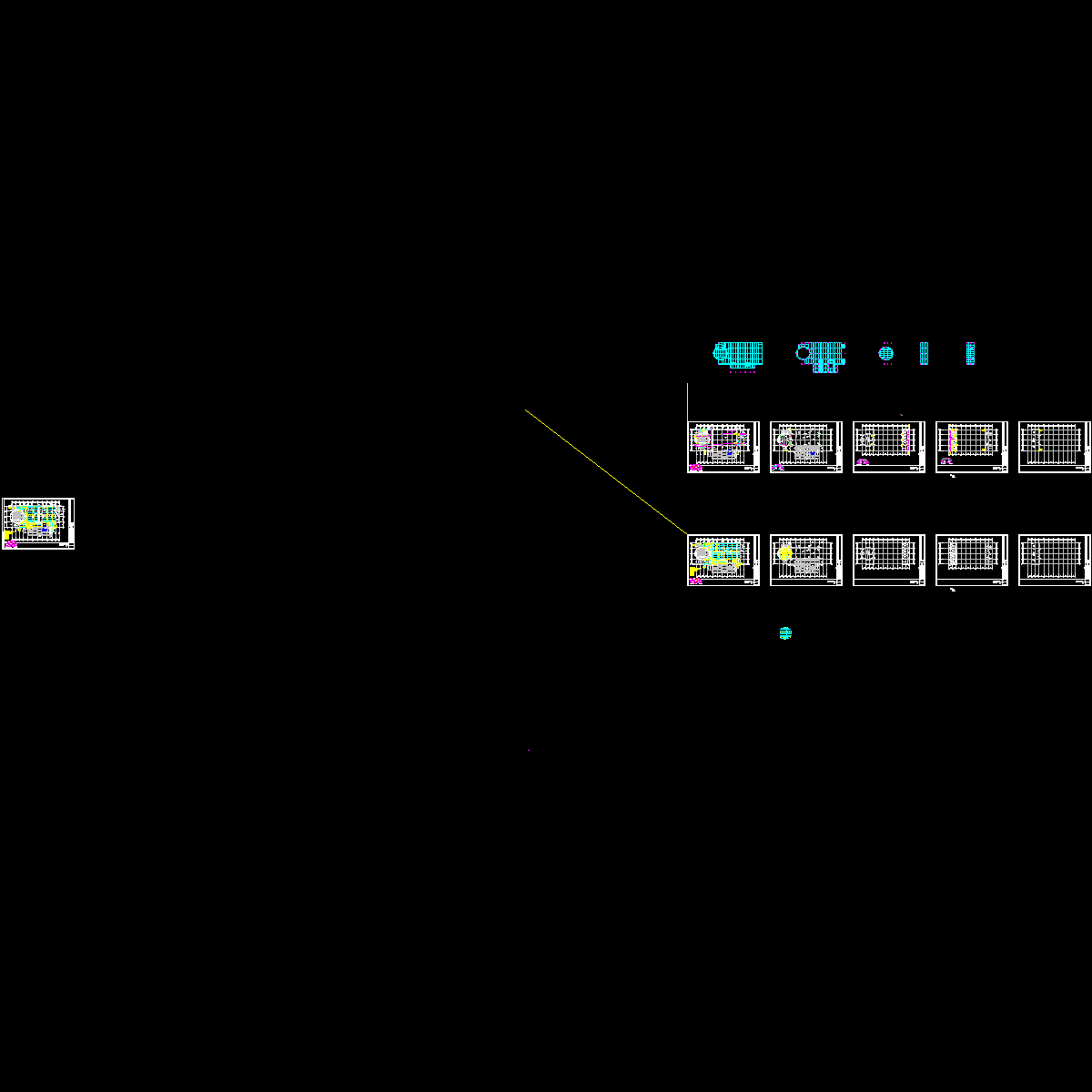

  • 4区(实验b)pm-0729.dwg
    4区(实验b)pm-0729.dwg

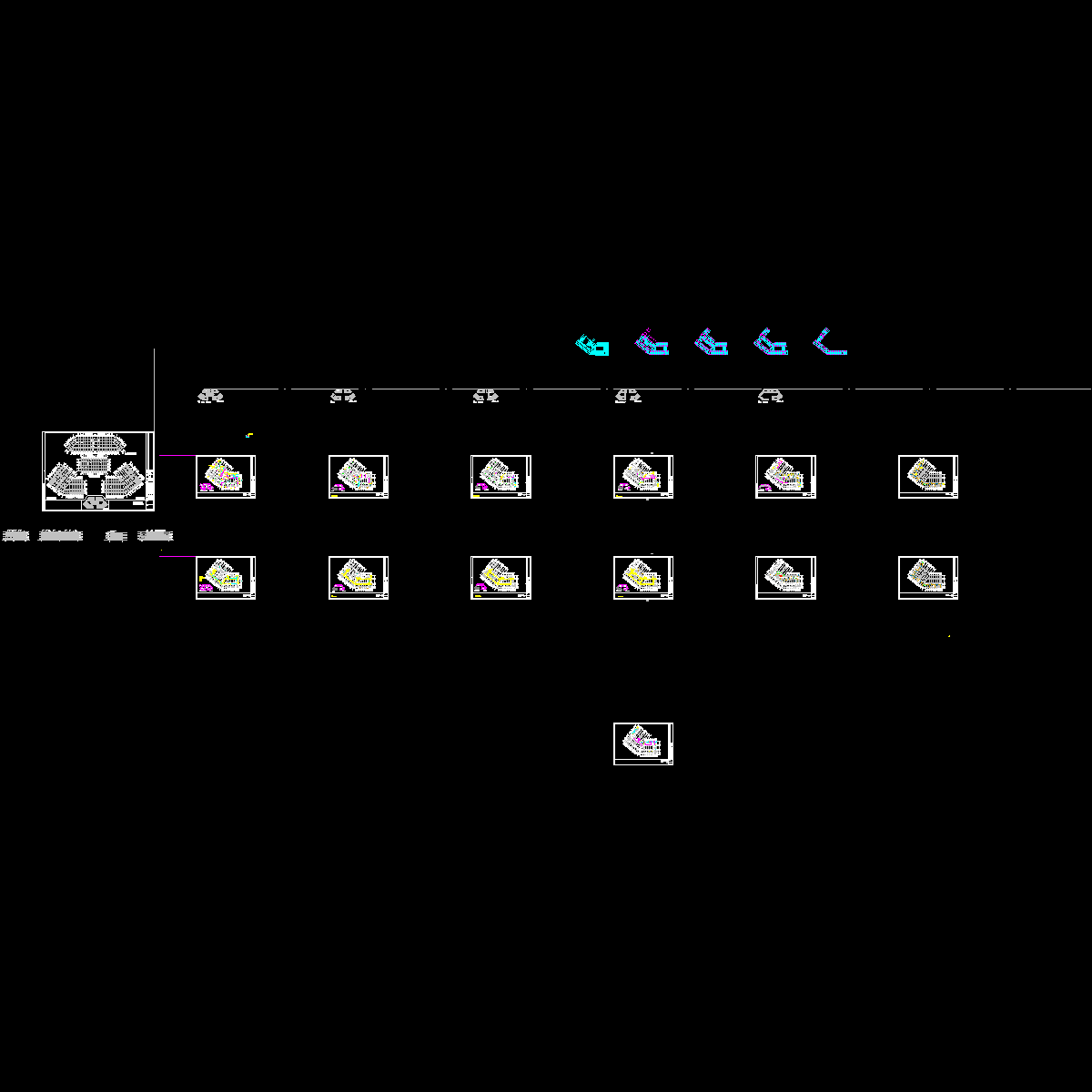

  • zpm-0816dwg.dwg
    zpm-0816dwg.dwg
  • 目录及材料表.dwg
    目录及材料表.dwg
  • 施工图说明-100729.dwg
    施工图说明-100729.dwg
  • 卫生间详图0729_t3.dwg
    卫生间详图0729_t3.dwg
以上是部分截图,请下载附件后查看完整高清内容
