高层公寓楼给排水及消防设计CAD施工图纸(自动喷淋)(卫生间大样图)

  • 附件设计说明:无
  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 设计年代:近代
  • 排水设计:污水系统
  • 消防设计:室外消火栓系统
  • 项目所在地:河南

附件详情

  • 给排水消防平面图
  • 自动喷淋平面图
  • 给水系统展开图
  • 排水系统展开图
  • 消火栓系统展开图
  • 卫生间大样图

附件详情

一、项目概要:
该项目地处郑州市北三环及电厂路交汇处,为一类高层民用建筑,地下室为储藏间,一层为商铺,二层及以上为公寓
二、系统:
生活给水系统
生活污水系统
消火栓给水系统
自动喷淋灭火系统
灭火器装置。
,共20张。

排水系统展开图

卫生间平面图及给排水系统展开图

消火栓自动喷淋系统展开图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

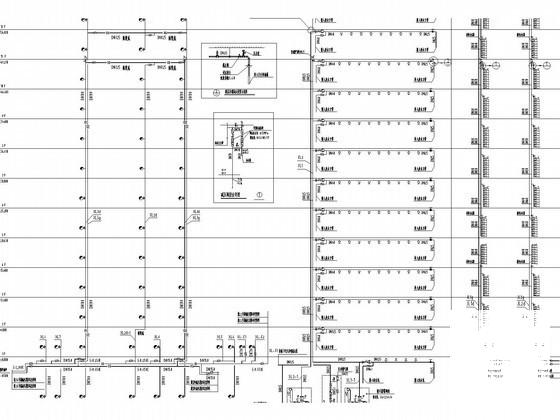

  • 高层公寓楼给排水及消防设计CAD施工图纸(自动喷淋)(卫生间大样图) - 1
    第 1 张图

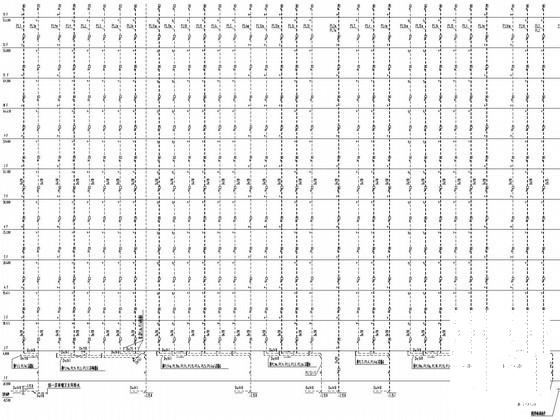

  • 高层公寓楼给排水及消防设计CAD施工图纸(自动喷淋)(卫生间大样图) - 2
    第 2 张图

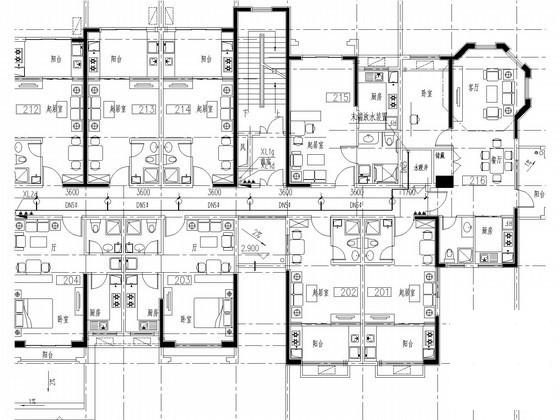

  • 高层公寓楼给排水及消防设计CAD施工图纸(自动喷淋)(卫生间大样图) - 3
    第 3 张图
  • 高层公寓楼给排水及消防设计CAD施工图纸(自动喷淋)(卫生间大样图) - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
