幼儿园重建工程给排水消防CAD施工图纸

• 附件设计说明：有

• 建筑类别：教育

• 建筑高度类型：多层建筑

• 建筑设计结构形式：钢筋混凝土结构

• 建筑设计面积：4850平方米

• 图纸设计深度：施工图

• 参考图纸：20张

• 生活供水设计：生活给水系统

• 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统

• 排水体制：污废合流,雨污分流

• 消火栓用水量室外(L/S)：25

• 消火栓用水量室内(L/S)：15

• 大样节点：泵房,卫生间

• 项目所在地：广东

附件详情

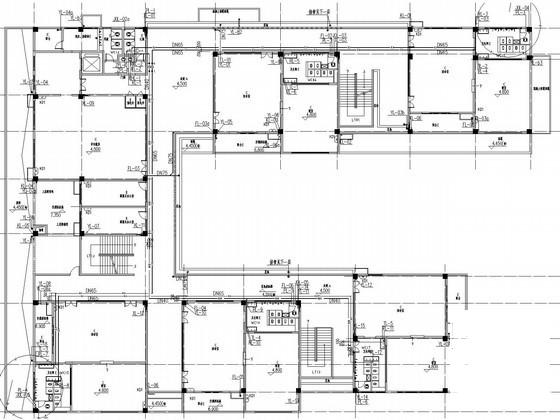

• 给排水平面图

• 自动喷水平面图

• 消防泵房大样图

• 卫生间大样图

附件详情

项目建设占地面积为4850平方米，总建筑面积3775.48平方米平方米，建筑定性为多层建筑。其中幼儿园共设有9个班，共315人。建筑耐火等级为二级。体积大于10000立方小于20000立方。
设计范围包括本建筑的室内外给排水、消防设计。
共20张。

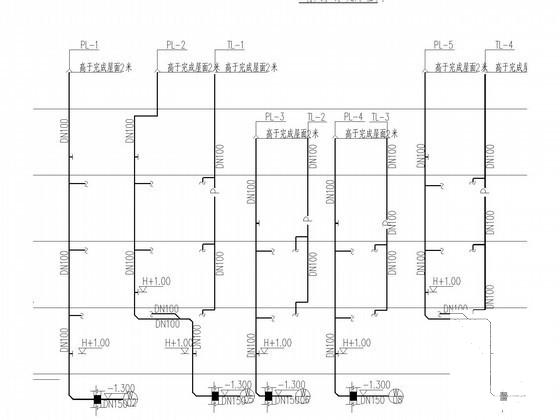

污水系统原理图

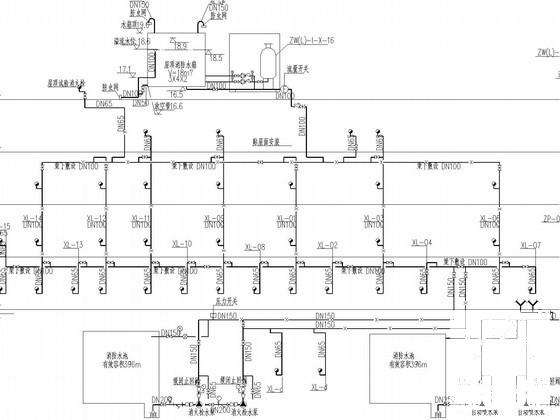

消火栓系统原理图

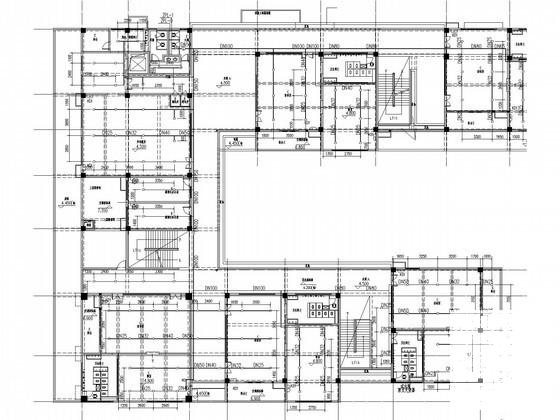

自喷平面图
