6层商住小区住宅楼电气安装CAD图纸

资料简介
赚取积分

建筑类别：住宅
建筑高度类型：多层建筑
建筑设计结构形式：钢筋混凝土结构
建筑设计面积：3346.84平方米
建筑地上层数：6层
图纸设计深度：施工图
参考图纸：19张
设计年代：近代
负荷等级：三级
防雷等级：第三类
接地方式：TN-C-S
项目所在地：江苏
强电设计：低压配电,电气照明,建筑物防雷,接地安全

附件详情

1、资料目录图例施工设计说明
2、电气节能设计专篇
3、配电干线图配电箱系统图
4、照明平面图
5、插座平面图
6、屋面防雷平面图
7、一层接地及等电位联结平面图

附件详情

该项目是无锡商住小区住宅，设计包含配电系统、照明设计、插座动力系统、防雷接地系统等，由著名设计集团设计的图纸，详细适合初学和正在成长的设计人员改图，带阁楼层和太阳能电气的设计。按三级负荷供电，根据住宅设计标准及建设单位要求，该项目住宅用电标准为每户8kW。该项目按三类防雷设计。建筑物的防雷装置应满足防直击雷、防雷电感应及雷电波的侵入，并设置总等电位联结。

图2

图3

总缩略图

以下是附件的其中一部分截图，共4张，您也可以搜索更多您想要的资源

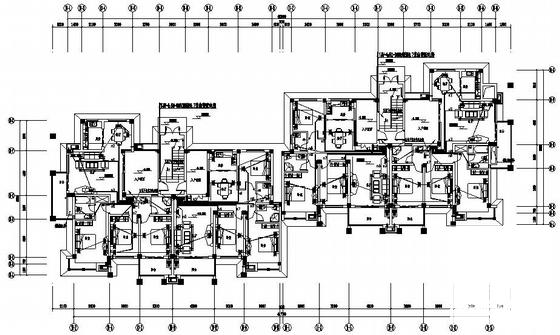

第 1 张图

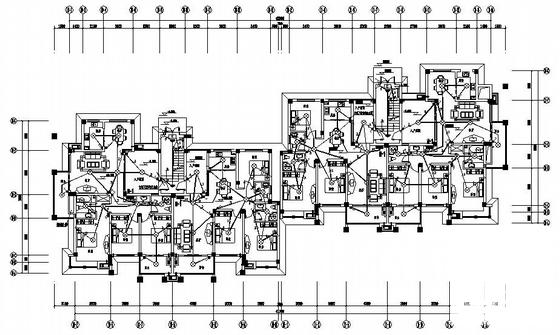

第 2 张图

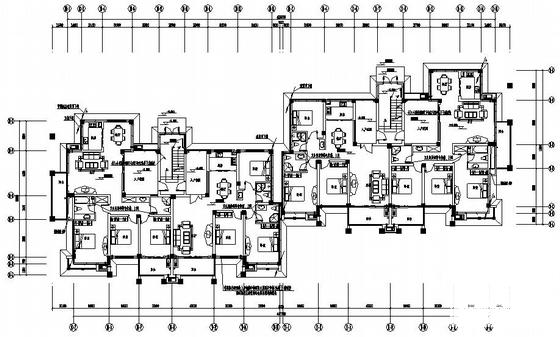

第 3 张图

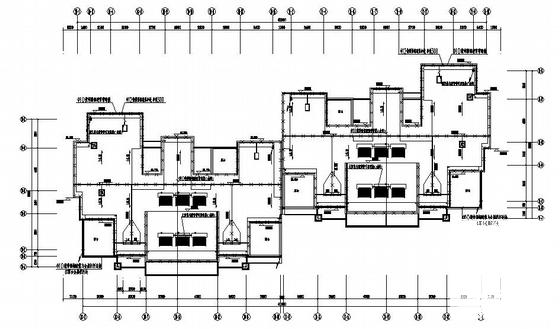

第 4 张图
